Utilice Desplazar/Girar 3D para ajustar un punto de trabajo para la ramificación de segmento.
- Para obtener una vista mejor de los datos, desactive la visibilidad de cualquier geometría que obstruya la vista.

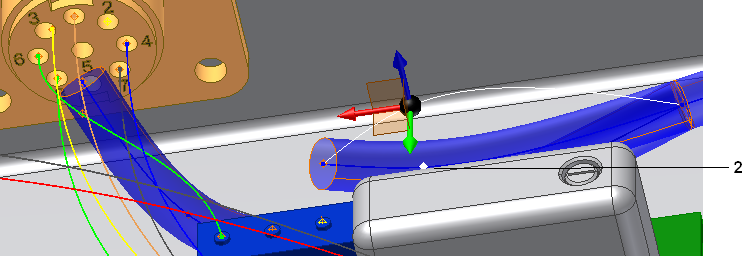

- En la ventana gráfica, pulse con el botón derecho del ratón el segundo punto de trabajo de ramificación (2) tal y como se muestra en la siguiente ilustración.
- Pulse el botón derecho del ratón y, en el menú contextual, seleccione Desplazar/Girar 3D.

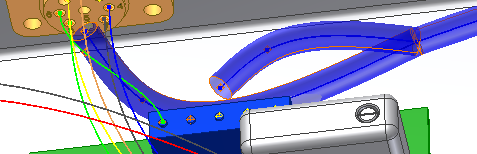

- Arrastre el punto verticalmente hasta que la vista preliminar se parezca a la siguiente forma, pulse con el botón derecho y seleccione Aplicar.
- Continúe ajustando hasta quedar satisfecho con la forma, pulse con el botón derecho y seleccione Aceptar.
Nota: Una vez creado un segmento, puede comprobar si alguno de los puntos a lo largo del segmento viola el valor del radio de plegado. En el navegador, pulse con el botón derecho el segmento y, a continuación, seleccione Radio de plegado
Comprobar del menú contextual. Compruebe que el multiplicador de radio de plegado esté definido antes de comprobar los puntos. Consulte la información relativa a la comprobación de radio de plegado en el índice de la Ayuda en línea para obtener más detalles sobre la comprobación de radio de plegado. - Guarde el ensamblaje de arnés.
