A continuación, definiremos las condiciones del contorno añadiendo cargas y restricciones estructurales. Empezaremos por las restricciones.
Nota: Las restricciones son necesarias para las simulaciones de estructuras. Si inicia una simulación sin restricciones, se abrirá un cuadro de diálogo con el mensaje de error siguiente: no se ha definido ninguna restricción.
- En el grupo Restricciones, pulse Fijado

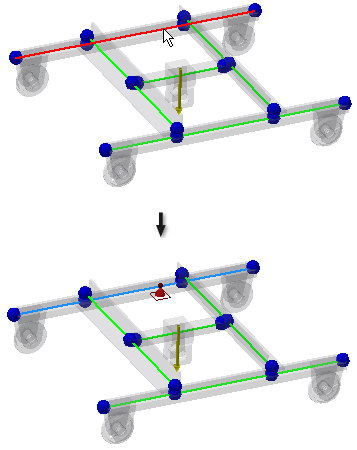

. El cuadro de diálogo se abre con el selector Origen activo. - Seleccione la viga como se muestra en la imagen. Se muestra la vista preliminar de la restricción bloqueada.
-
Asegúrese de que la opción Absoluta está seleccionada en el cuadro de diálogo Restricción bloqueada. Insertamos el valor de desfase utilizando los valores absolutos medidos desde el principio de la viga.
Nota: Puede utilizar el comando Sistemas locales
en el panel Mostrar para mostrar los sistemas de coordenadas de la viga para definir el inicio de las vigas. - En el cuadro de diálogo Restricción bloqueada, defina Desfase en 170 mm y pulse Aceptar. Se aplica la restricción bloqueada.

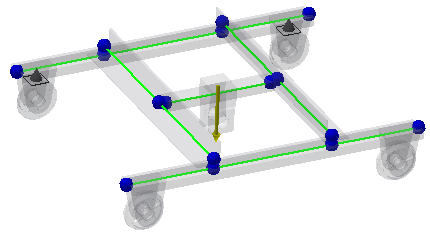

- Inserte la segunda restricción bloqueada en la misma viga. Una vez más, pulse Fijado en el grupo Restricciones.
- Seleccione la misma viga y defina Desfase en 2330 mm. Pulse Aceptar.
