Ahora se definen los vínculos rígidos para crear conexiones entre los nodos seleccionados. Se crean vínculos rígidos entre nodos ubicados debajo y encima de las ruedas de carro.
- En el panel Conexiones, pulse Vínculo rígido

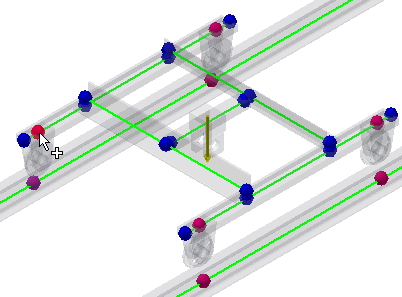

. - El botón Nodo padre se activa automáticamente. Seleccione el nodo como se muestra en la imagen siguiente:
- Se activa el botón Nodos hijo. Seleccione el nodo, como se muestra en la imagen:
- En el cuadro de diálogo Vínculo rígido, en el área Rotación, desactive la casilla de verificación Eje Y. El vínculo rígido queda libre para girar en torno al eje Y. Pulse Aplicar.

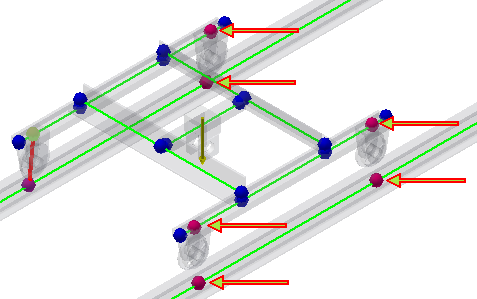

- El cuadro de diálogo Vínculos rígidos permanece abierto después de crear el primer vínculo rígido. Defina vínculos rígidos entre nodos encima y debajo de las demás rueda de carro. Seleccione siempre el nodo debajo de la rueda como nodo padre y el nodo por encima de la rueda como nodo hijo. En todos los vínculos rígidos, desactive la casilla de verificación Eje Y en el área Rotación. En la imagen, fíjese en los nodos que va a seleccionar para crear vínculos rígidos. Cuando defina el último vínculo rígido, pulse Aceptar para cerrar el cuadro de diálogo Vínculo rígido.

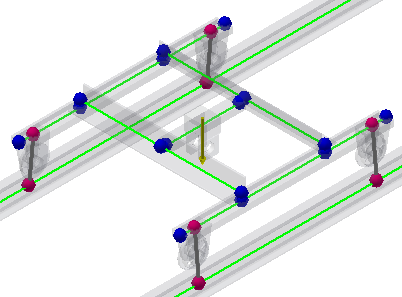

- Ahora se crean cuatro vínculos rígidos entre nodos personalizados seleccionados.
