En la primera parte de este aprendizaje, creará una cubierta de chapa sencilla. Cree la cubierta en el ensamblaje utilizando la geometría proyectada y las mediciones de los componentes de ensamblaje Este flujo de trabajo garantiza el tamaño correcto de la cubierta.
Existen otros modos de iniciar un diseño. Antes de realizar los pasos del aprendizaje, revisaremos un flujo de trabajo típico que tiene como resultado un modelo similar:
- Normalmente, el primer paso consiste en crear un boceto de un perfil cerrado.
- A partir del boceto del perfil cerrado se crea una operación de cara de chapa como operación base del modelo.

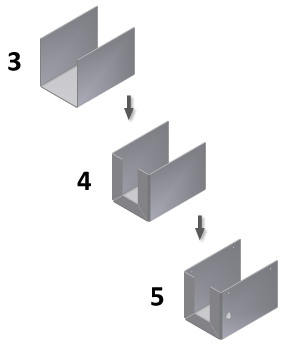

- Una vez creada la operación base de cara, se pueden añadir operaciones de pestaña.
- Se pueden añadir operaciones de pestaña adicionales con biselado automático a operaciones de pestaña existentes.
- Finalmente, el modelo se puede completar con varias operaciones de agujero.
El uso de una operación de cara como la operación base es muy común en un flujo de trabajo de diseño independiente. Sin embargo, la pieza de chapa que va a crear deberá a menudo encajar en las piezas existentes de un ensamblaje. En la siguiente parte del aprendizaje, abrirá un ensamblaje existente y creará una pieza idéntica a la ilustrada. Va a usar geometría seleccionada en el ensamblaje para determinar el tamaño y la posición de las operaciones que va a crear.
