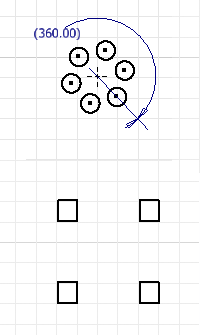

Utilice los comandos Patrón circular y Patrón rectangular de la ficha Boceto para crear patrones del boceto original.
La geometría basada en el patrón se restringe completamente. Estas restricciones se mantienen como un grupo. Si elimina una restricción del patrón, se suprimen todas las restricciones a la geometría del patrón.
Si elimina la relación asociativa entre elementos de patrón, la geometría dejará de ser un patrón para convertirse en elementos geométricos individuales que se podrán editar individualmente. Las opciones de patrón de boceto del menú contextual ya no estarán disponibles.
Editar patrones
Puede desactivar la geometría del patrón de boceto y modificar los siguientes elementos:
- La distancia o el ángulo entre los elementos del patrón
- El número de patrón y su dirección
- El método de cálculo de patrones
Supresión y desactivación de patrones
Puede suprimir los elementos que no están asociados entre sí, incluidas las cotas y la geometría de boceto utilizadas para definir los ejes y direcciones.
También se puede suprimir el patrón completo o la geometría que no forme parte del patrón.
Si el patrón interfiere con otra geometría de modelo que interrumpe el patrón, puede desactivar uno o más elementos del patrón de boceto. Los elementos desactivados aparecen como líneas a trazos en el patrón de boceto. La geometría desactivada no se incluye en los perfiles ni está visible en los bocetos de dibujo. En las operaciones que consumen la geometría, es necesario desactivar los elementos de forma manual. De este modo, otra geometría de boceto puede ocupar la misma posición que la geometría desactivada.
