En lugar de utilizar el comando Extrusión desde la cinta de opciones, el teclado o el menú de comandos frecuentes, la manipulación directa proporciona otro método para crear una extrusión.

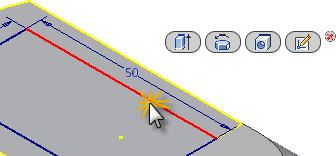

- Seleccione una de las cuatro líneas que componen el rectángulo de boceto para mostrar la barra de herramientas pequeña del boceto.
- De izquierda a derecha, la barra de herramientas pequeña de boceto presenta los cuatro comandos siguientes:
- Extrusión
- Revolución
- Agujero
- Editar boceto

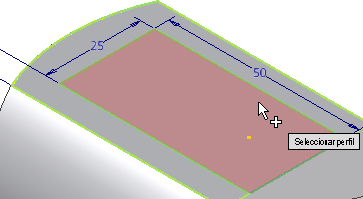

- Pulse el botón Extrusión y seleccione el rectángulo como el perfil que se va a extruir. Seleccione dentro del rectángulo.
- Cuando aparece la barra de herramientas pequeña de extrusión, pulse la flecha desplegable del botón Operación y seleccione la opción Cortar
. - La dirección de extrusión cambia automáticamente de Dirección 1 a Dirección 2. Inventor LT reconoce que el boceto de perfil se ha creado en una cara de la pieza y que una operación Cortar sólo se puede realizar en un objeto existente.
- A continuación, seleccione la opción Pasante en el menú desplegable del botón Extensión y pulse el botón verde
Aceptar para completar el comando Extrusión.
La nueva operación, Extrusión2, se añade al navegador de modelo.
