Crear las líneas de refrigeración

En esta tarea creará líneas de refrigeración con un asistente y, a continuación, modificará los circuitos de refrigeración creados.

1. Haga clic en Inicio > Geometría > Sistema de refrigeración > Asistente para refrigeración.

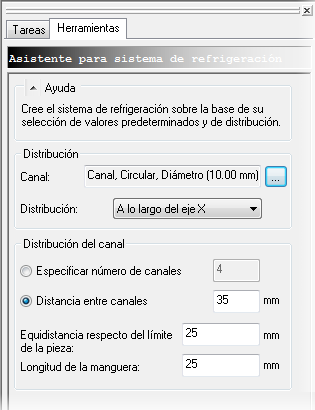

2. Asegúrese de que el diámetro del canal es de 10 mm.

3. Asegúrese de que la distribución es A lo largo del eje X.

4. Haga clic en Distancia entre canales y especifique una distancia de 35 mm.

5. Introduzca una Equidistancia respecto del límite de la pieza de 25 mm.

6. Escriba una Longitud de la manguera de 25 mm.

7. Haga clic en Aceptar.



8. Rote la pieza a 0 0 0, de modo que pueda ver la cara FRONTAL de ViewCube.



   Observe que los canales de refrigeración (azules) se encuentran dentro del contorno del molde y las mangueras en la parte exterior.

9. Haga clic en Ver > Visibilidad > Visibilidad del objeto.

10. Haga clic fuera del Contorno del molde.

11. Haga clic para activar la herramienta Seleccionar en la barra de herramientas de navegación.

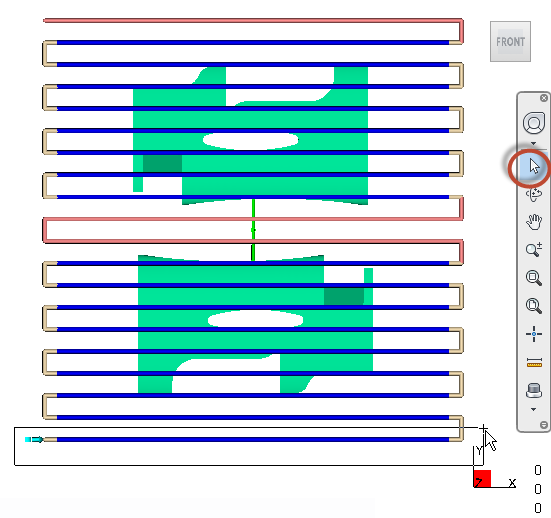

12. Seleccione el canal más exterior y el más interior y las mangueras que conectan con ellos, como se muestra. Mantenga pulsada la tecla Ctrl para seleccionar varios elementos.



13. Pulse la tecla Suprimir. Hay ocho canales en cada pieza y dos circuitos, uno en la cavidad y otro en el macho. Ahora debe dividir en dos los circuitos.

14. Seleccione la manguera central de cada cavidad para dividir los circuitos en dos.

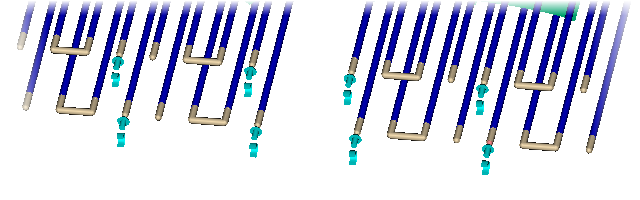

    A continuación se muestran los ocho circuitos creados.



15. Rote el modelo para que pueda ver claramente cada entrada y salida de los circuitos.

16. Haga clic en Geometría > Sistema de refrigeración > Entradas de refrigerante.

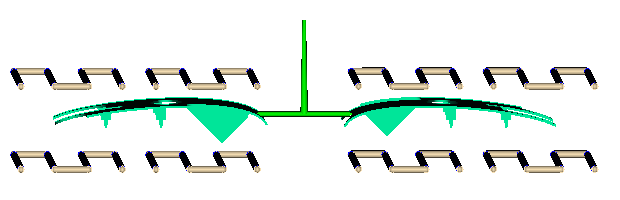

17. Haga clic en el extremo de las mangueras en las posiciones mostradas para crear ocho entradas de refrigeración.
