En este tutorial configurará y ejecutará un análisis de refrigeración en una herramienta de 2 cavidades en el panel. El análisis de refrigeración calcula un estado constante o temperaturas medias en todo el ciclo del molde. Como mínimo, todo lo que se modela es la pieza, el límite del molde y los canales de refrigeración. Con este método es fácil modificar la posición de los canales de refrigeración para ver el efecto de la posición de un canal de refrigeración. En este aprendizaje se utiliza el modelo de las piezas, el sistema de alimentación y el límite del molde realizados en el tutorial de análisis de compactación. No es necesario completar el tutorial de análisis de compactación para realizar este, pero debe revisar los pasos. Si desea revisar los tutoriales anteriores, haga clic aquí.
En este tutorial realizará las siguientes tareas:-
Crear un proyecto
-
Importar un estudio
-
Crear las líneas de refrigeración
-
Introducir la configuración del proceso y ejecutar el análisis
-

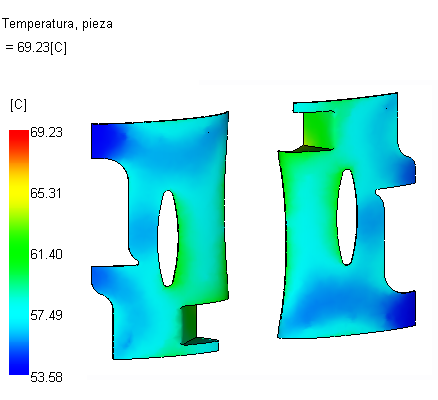

Revisar los resultados
Antes de comenzar, haga clic aquí para descargar los archivos de modelo para todos los tutoriales de inicio rápido.
Cuando esté listo, haga clic aquí para iniciar el tutorial.
