Los planos delimitadores definen los contornos de una vista de alzado. Los puntos finales de los planos de delimitación se ajustan y se unen a los muros. Puede modificar el tamaño del área de visión de un alzado cambiando el tamaño de los planos de delimitación.
- En una vista de plano, seleccione la punta de flecha de la etiqueta de alzado.
Los planos delimitadores del alzado se muestran en el área de dibujo.

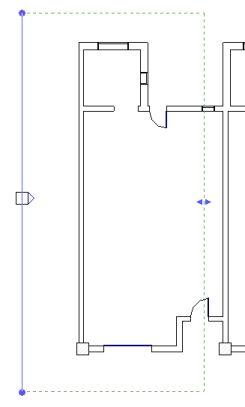

Ejemplo
Nota: Si el plano de delimitación lejana (línea discontinua verde) no está visible, seleccione una opción para el parámetro Delimitación lejana en la paleta Propiedades. Para obtener más información, consulte Plano delimitador lejano. - Arrastre los puntos azules o las flechas para cambiar el tamaño del plano delimitador.
