Añadir pilares estructurales dentro de pilares arquitectónicos

1. En la cinta de opciones, haga clic en Pilar estructural.

   ¿Dónde está?

   • Ficha Arquitecturagrupo Construirmenú desplegable Pilar Pilar estructural
   • Ficha Estructuragrupo Estructura Pilar
2. En la paleta Propiedades, seleccione un tipo de pilar en la lista desplegable del selector de tipo.
3. Haga clic en la ficha Modificar | Colocar Pilar estructuralgrupo MúltipleEn pilares.
4. Puede seleccionar pilares concretos o arrastrar un cuadro de selección por pilares de la vista para seleccionar varios de ellos.

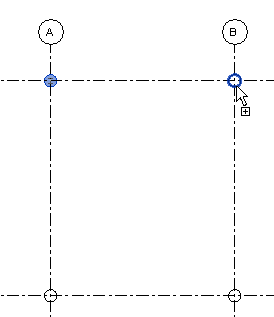

   Selección de un solo pilar arquitectónico



   Selección de varios pilares arquitectónicos

   Se produce un forzado de cursor de los pilares estructurales a los ejes de los pilares arquitectónicos. Si desea más información sobre cómo crear un cuadro de selección, consulte Selección de elementos.

5. Haga clic en la ficha Modificar | Colocar Pilar estructural > En pilares arquitectónicosgrupo MúltipleFinalizar.
   Nota: Se puede controlar la forma en que una familia de pilares se visualiza en una vista de plano de un proyecto. En el Editor de familias, seleccione Mostrar corte previo de familia en vistas de plano, si desea que el pilar se muestre sin cambios pese al plano de corte de la vista de plano del proyecto. Para obtener más información, consulte Especificación de presentación de un pilar estructural en una vista de plano.
