Al colocar sistemas de vigas en un hueco de viga existente, puede colocar simultáneamente etiquetas mediante dos procedimientos, desde la barra de opciones. Consulte Creación de un sistema de vigas mediante un solo clic.
Después de hacer clic en Sistema de vigas para colocar un nuevo ejemplar de sistema de vigas, haga lo siguiente:
- Haga clic en la ficha Modificar | Colocar sistema de vigas estructurales
grupo EtiquetaEtiquetar al colocar. - En la barra de opciones, seleccione Sistema o Estructura como Estilo de etiqueta.

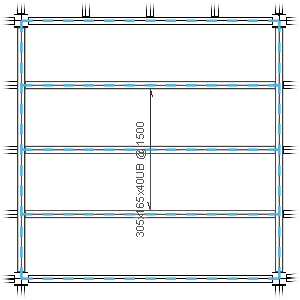

Al colocar las etiquetas de sistema, estas muestran una etiqueta de dirección de la luz del sistema de vigas perpendicular a las vigas del sistema.

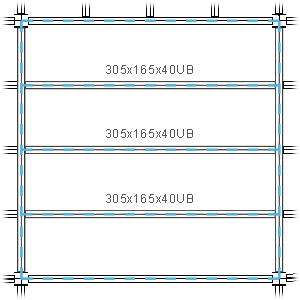

Las etiquetas de armazón, en cambio, muestran etiquetas de armazón estructural paralelas a las vigas individuales del sistema.
Consulte Etiquetado de sistemas de vigas para obtener más información sobre las etiquetas de sistema y de armazón para los sistemas de vigas.
- Coloque el sistema de vigas.
