Los sistemas de vigas pueden etiquetarse con etiquetas de armazón o con una etiqueta de dirección de la luz del sistema de vigas.
Etiquetas de armazón de sistema de vigas | Etiquetas de dirección de la luz de sistema de vigas |
---|---|
![]() |
![]() |

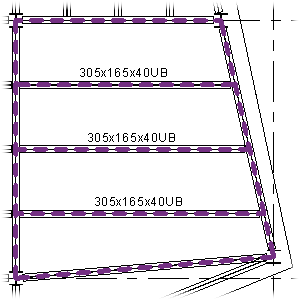

Las etiquetas de armazón son etiquetas de armazón estructural que, por defecto, se alinean en paralelo en la parte superior central de las vigas creadas en el sistema. La ubicación de estas etiquetas puede modificarse con la herramienta de anotaciones de viga. Consulte Herramienta Anotaciones de viga.
Las etiquetas de dirección de la luz del sistema de vigas son exclusivas para los sistemas de vigas. Esta familia (Etiqueta de sistema de vigas estructurales.rfa) normalmente se encuentra en esta carpeta:
%ALLUSERSPROFILE%\Autodesk\<nombre de producto y versión>\Libraries\<idioma y configuración regional>\Annotations\Structural

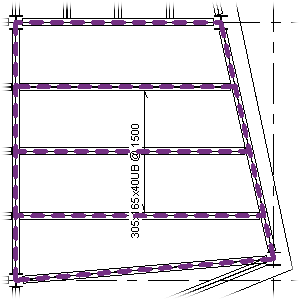

Estas etiquetas se muestran como una flecha de dirección de la luz perpendicular a las vigas creadas en el sistema. El texto de las etiquetas indica el tipo de armazón estructural y el espaciado de las vigas en el sistema de vigas (tipo de viga @ espaciado).
