Puede crear un sistema de vigas rápidamente, con tan solo un clic, siempre que se cumplan las siguientes condiciones:
- El sistema de vigas creado mediante un solo clic se puede añadir únicamente en la vista de techo o de plano mediante un plano de boceto horizontal. Si la vista o el plano del boceto por defecto no es un nivel y hace clic en Sistema de vigas, regresará a la ficha Crear contorno de sistema de vigas.
- Debe haber un bucle cerrado de los elementos de soporte (muros o vigas) ya diseñados, de lo contrario el programa le orientará automáticamente a la ficha Crear contorno de sistema de vigas. Para obtener más información, consulte Patrones y reglas de diseño del sistema de vigas.
PELIGRO: Las vigas y los muros curvados se pueden usar para crear un bucle. Sin embargo, no pueden ser la dirección de definición de integrantes del sistema de vigas.
Para crear un sistema de vigas mediante un solo clic
- Haga clic en la ficha Estructura
grupo EstructuraSistema de vigas. - Haga clic en la ficha Modificar | Crear contorno de sistema de vigasgrupo Sistema de vigasSistema de vigas automático. Nota: Si desea diseñar el sistema de vigas manualmente, haga clic en la ficha Modificar | Crear contorno de sistema de vigasgrupo Sistema de vigasBoceto de sistema de vigas para abrir el grupo Dibujar.
- En la paleta Propiedades:
- En Patrón, seleccione un tipo de viga.
- En Patrón, para Regla de diseño, defina los requisitos de espaciado del sistema de vigas.
- En caso de que el sistema de vigas vaya a ser inclinado o desigual con respecto al nivel, seleccione la opción 3D.
Nota: Si desea que los muros de la estructura del proyecto definan la pendiente del sistema de vigas 3D, en la barra de opciones, seleccione Muros definen pendiente. - (Opcional) Defina etiquetas de sistema de vigas para el sistema colocado. Consulte Etiquetar sistemas de vigas al colocarlos.

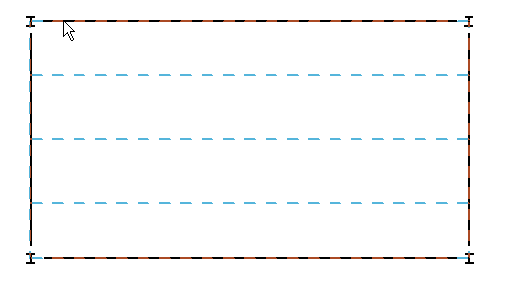

- Mueva el cursor hacia los elementos estructurales en los que desea añadir el sistema de vigas y haga clic para añadirlo.
Nota: El sistema de vigas alineará su dirección en paralelo al elemento estructural seleccionado que se encuentre más próximo.
- Añadir un sistema de vigas que se extienda por varios cuadrantes. Las vigas que intersecan no cortan el sistema de vigas; por lo tanto, en este sistema de vigas no se mostraría ninguna intersección entre jácenas y viguetas.
- Copie y pegue el sistema de vigas de un cuadrante a otro en caso de que el área, la forma y el número de soportes difiera de forma significativa.
En el ejemplo anterior no sería posible
Para obtener información sobre las propiedades de los sistemas de vigas, consulte Propiedades de tipo de sistema de vigas.
