Creación de una superficie inclinada mediante líneas de boceto paralelas

Puede utilizar este método para crear una superficie inclinada en los siguientes tipos de elementos:

• cielos rasos de cubierta
• suelos
• forjados estructurales
• techos

Para crear una cubierta inclinada, consulte Pendiente de cubierta.

Para inclinar una plataforma de construcción, utilice una flecha de pendiente.

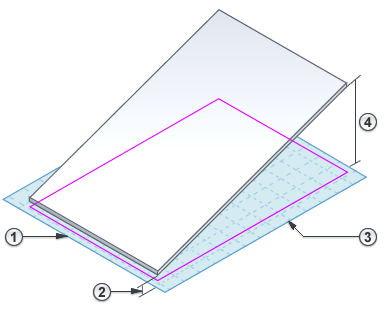

Para crear una superficie inclinada

1. Si no está en el modo de boceto, seleccione el elemento en una vista de plano y haga clic en la ficha Modificar | <Elementos>grupo Modo (Editar contorno/perímetro/boceto).
2. Seleccione una línea de contorno y haga lo siguiente en la paleta Propiedades:
   • Seleccione Define altura constante.
   • Especifique los valores de Nivel y Desfase desde base .
3. Seleccione una línea de contorno paralela y, con el mismo método, especifique las propiedades de Nivel y Desfase desde base .

4. En la cinta de opciones, haga clic en (Finalizar modo de edición).

Para ver la superficie inclinada resultante, abra una vista 3D o una vista en sección.
