El cableado permanente se puede crear mediante uno de estos dos métodos:
- Cuando se selecciona un circuito en una vista, puede añadir cableado permanente al circuito haciendo clic en los controles para generar cableado en la vista o mediante las herramientas de la ficha Modificar circuitos eléctricos
grupo Convertir a alambre . Después de crear cableado permanente, permanece visible en la vista aunque el circuito no esté seleccionado. - También puede crear cableado permanente de forma manual, usando la herramienta Adición de cables de la ficha de Sistemasgrupo Electricidad.
La adición de cableado al proyecto es opcional. Puede crear circuitos sin cableado; Revit mantiene la información asociada con el circuito. Las propiedades de circuito se utilizan para especificar el tipo de cable que se utiliza en un circuito. Consulte Propiedades de circuito.
Conversión de un circuito temporal a un circuito permanente
Seleccione el tipo de cableado para el circuito.
- Resalte un componente en el circuito, pulse la tecla Tabulación para resaltar el circuito y haga clic para seleccionar el circuito.
- Haga clic en
o en
para crear un cableado de arcos. El cableado en arco se utiliza a menudo para representar el cableado oculto dentro de los muros, techos y suelos.
- Haga clic en
o en
para crear cableado en chaflán. El cableado en chaflán se utiliza a menudo para representar cableado expuesto.

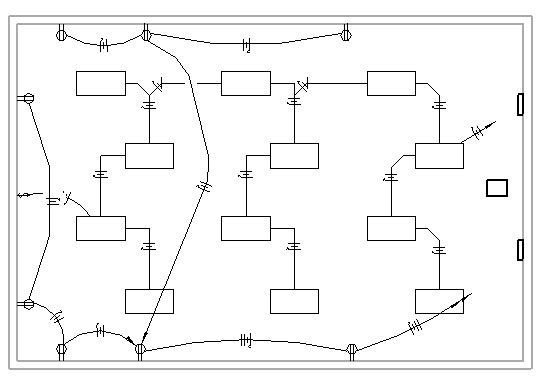

En el ejemplo siguiente, el cableado en arco conecta las bases y el cableado en chaflán a las luminarias.
