Puede utilizar la herramienta Rejilla para seleccionar líneas de rejilla para la colocación automática de vigas entre otros elementos estructurales como pilares, muros u otras vigas. Por ejemplo, podría haber dos pilares estructurales en una línea de rejilla. Las vigas también se añaden entre pilares y muros estructurales.
Para colocar vigas mediante la herramienta Rejilla
- Haga clic en la ficha Estructura
grupo Estructura
Viga. - Haga clic en la ficha Modificar | Colocar Vigagrupo MúltipleEn rejillas.
- Seleccione la rejilla para colocar las vigas.

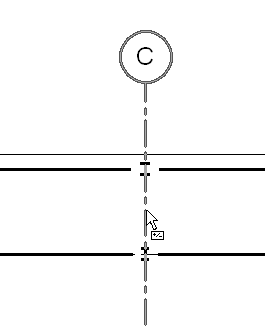

Selección de la rejilla
Las vigas se colocan entre los pilares, como muestra la ilustración.

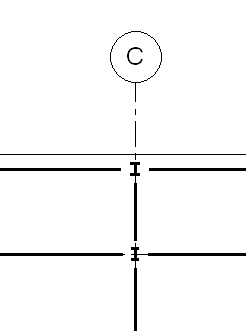

Colocación de vigas entre pilares
Las rejillas de un proyecto son una herramienta de gran utilidad para definir vigas y también pilares. Las vigas se pueden colocar automáticamente mediante la selección de una serie de rejillas.
Para crear vigas automáticamente mediante la herramienta Rejilla
- Haga clic en la ficha Estructuragrupo EstructuraViga.
- En la paleta Propiedades:
- Seleccione un tipo de viga en el menú desplegable del selector de tipo.
- Modifique los parámetros de viga.
- En la barra de opciones, seleccione un valor en el menú desplegable Uso estructural.
- Haga clic en la ficha Modificar | Colocar Vigagrupo MúltipleEn rejillas.

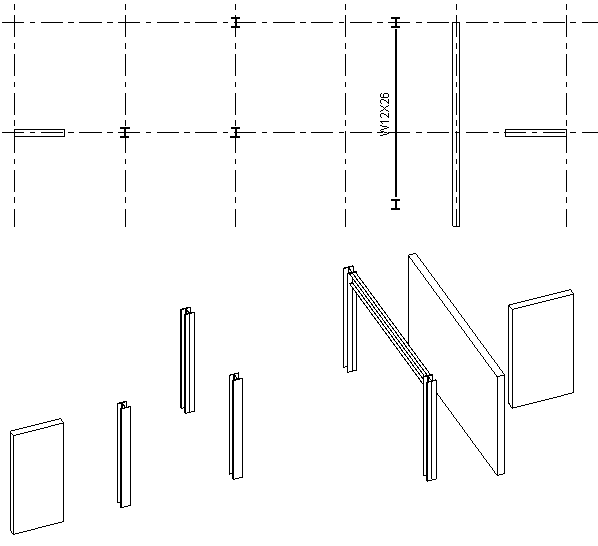

En la imagen siguiente, se observan diferentes pilares, una viga y muros estructurales en una vista de plano y 3D. En este caso, puede utilizar la herramienta Rejilla para añadir la mayoría de las vigas de forma automática.
- Seleccione una línea de rejilla en la que desee colocar una viga.
Mantenga pulsada la tecla Ctrl para seleccionar varias rejillas.

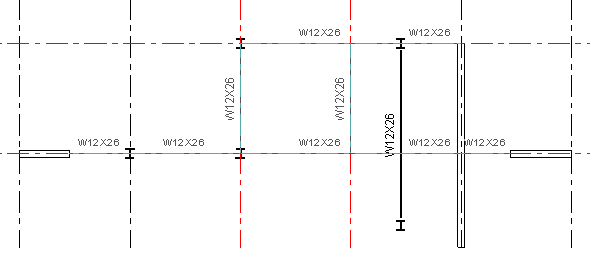

En la imagen siguiente, se han seleccionado las rejillas y se han añadido automáticamente vigas entre todos los pilares, muros y vigas.
- Haga clic en Modificar | Colocar Viga > En líneas de rejillagrupo MúltipleFinalizar. Consejo: También puede dibujar un cuadro de selección para seleccionar varias líneas de rejilla.

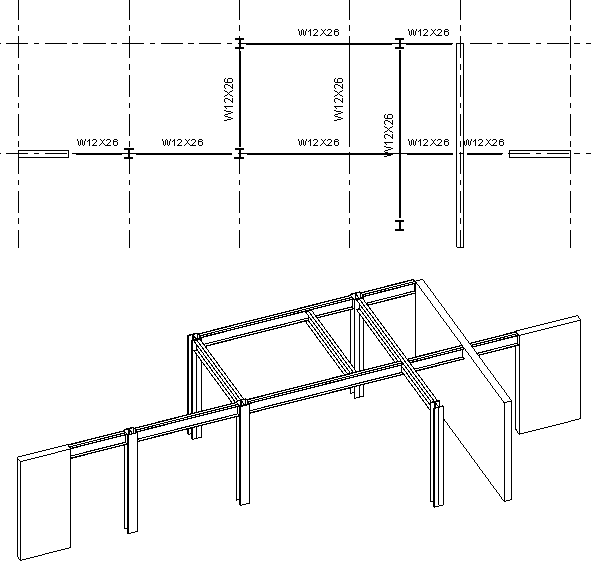

En la imagen siguiente, observe cómo se añaden vigas entre todos los pilares, muros y otras vigas de soporte. La viga que existía previamente no se corta con la viga perpendicular a ella.
- Se examinan todos los soportes que puedan intersecar la línea de rejilla (por ejemplo, pilares, muros o vigas).
- Si hay un muro en la línea de rejilla, no se colocará una viga en el muro. Los extremos del muro se usan como soporte.
- Si una viga interseca y cruza la línea de rejilla, la viga se considera un soporte intermedio porque soporta otras vigas creadas en la línea de rejilla.
- Si una viga interseca pero no cruza la línea de rejilla, la soporta otra viga creada en la línea de rejilla.
Cuando Revit coloca vigas en una línea de rejilla, tiene en cuenta las premisas siguientes:
Para obtener más información sobre el uso estructural de las vigas en función de los elementos que se vayan a crear, consulte Uso estructural de vigas.
