Modificación de cubiertas

Tras completar una cubierta, es posible modificar su estructura física, cambiar sus propiedades o unirla a otra cubierta.

Editar el boceto de la cubierta

1. Seleccione la cubierta; a continuación, haga clic en la ficha Modificar | Cubiertas grupo Modo (Editar perímetro) o (Editar perfil).
2. Realice los cambios pertinentes.

   Si desea cambiar la posición de la cubierta, utilice la paleta Propiedades para editar las propiedades Nivel base y Desfase para cambiar la posición del plano de referencia. Si un aviso indica que la geometría de cubierta no se puede mover, edite el boceto de la cubierta y compruebe las restricciones en el boceto (por ejemplo, entre una línea de nivel y una línea de boceto de la cubierta).

3. Haga clic en (Finalizar modo de edición).

Cambiar el tipo de cubierta

Utilice uno de los siguientes métodos para cambiar el tipo de cubierta:

En el modo de boceto

1. En la paleta Propiedades, haga clic en (Editar tipo).
2. En el cuadro de diálogo Propiedades de tipo, seleccione un tipo de cubierta en la lista Tipo.
3. Haga clic en Aceptar.

En una vista de proyecto

1. Seleccione la cubierta en la vista del proyecto.
2. En el selector de tipo, seleccione un tipo de cubierta diferente.

Cambiar el tamaño de la cubierta mediante los pinzamientos de forma

Utilice este método para cambiar el tamaño de cubiertas creadas por perímetro o por cara.

1. En una vista de alzado o 3D, seleccione la cubierta.
2. Arrastre el pinzamiento de forma hasta alcanzar el tamaño deseado.

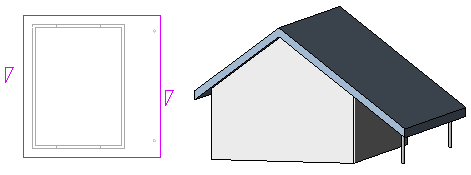

Cambiar el voladizo de la cubierta

Al editar el perímetro de una cubierta, modifique las propiedades de las líneas de contorno para cambiar el voladizo de la cubierta.

1. En modo de boceto, seleccione una línea de contorno de la cubierta.
2. En la paleta Propiedades, escriba un valor de Voladizo.
3. Haga clic en (Finalizar modo de edición).


Cortar huecos en una cubierta extruida

1. Seleccione la cubierta extruida y haga clic en la ficha Modificar | Cubiertasgrupo Hueco (Vertical).
2. Si aparece el cuadro de diálogo Ir a la vista, seleccione la correspondiente vista de plano en la que editar el perfil.

   Se muestra una representación de vista de plano de la cubierta. Los planos de referencia definen el contorno de la cubierta.

3. Cree bocetos de huecos de bucle cerrado.


   Bocetos de bucle cerrado en modo de boceto

4. Haga clic en (Finalizar modo de edición).

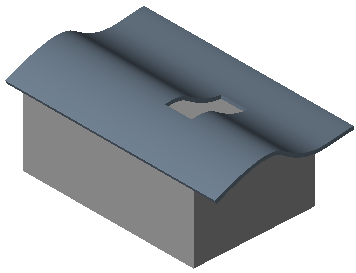

   Los bocetos de bucle cerrado se convierten en cortes verticales en la cubierta

Alineación de cumbreras

Puede alinear cumbreras en vistas 3D y de alzado. Para alinear cumbreras en una vista de alzado, use la herramienta Alinear.

1. En una vista de plano, añada un plano de referencia:
   1. Haga clic en (Plano de referencia).

      ¿Dónde está?

      • Ficha Arquitecturagrupo Plano de trabajo (Plano de referencia)
      • Ficha Estructuragrupo Plano de trabajo (Plano de referencia)
      • Ficha Estructuragrupo Plano de trabajo (Plano de referencia)
   2. En un área de dibujo, cree el boceto de un plano de referencia que no sea perpendicular a las cumbreras.

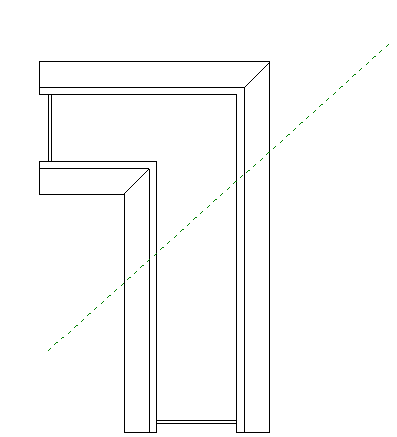

      Plano de referencia en una vista de plano

   3. Seleccione el plano de referencia y, en la paleta Propiedades, asigne un nombre al plano.
2. Abra la vista 3D y haga clic en (Definir).

   ¿Dónde está?

   • Ficha Arquitecturagrupo Plano de trabajo (Definir)
   • Ficha Estructuragrupo Plano de trabajo (Definir)
   • Ficha Sistemasgrupo Plano de trabajo (Definir)
3. En el cuadro de diálogo Plano de trabajo, seleccione el nombre del plano de referencia recién creado 2 y haga clic en Aceptar.
4. Para alinear las cumbreras, use la herramienta Alinear.

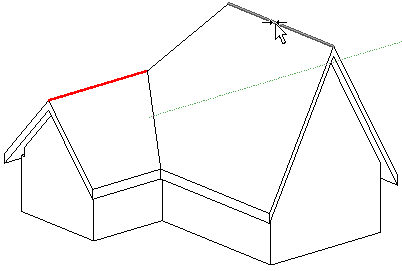

   Cumbreras no alineadas

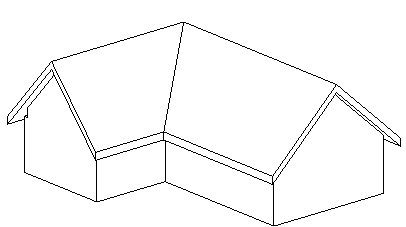

   Cumbreras alineadas
