Los pilares estructurales se identifican en una tabla de planificación de pilares mediante líneas de rejilla que se intersecan, y mediante sus restricciones y desfases superiores e inferiores. Se colocan en tablas de planificación de pilares de acuerdo con estas identificaciones.
Para ver la tabla de planificación de pilares estructurales de un proyecto, haga clic en la ficha Vista
grupo Crearmenú desplegable Tabla de planificaciónTabla gráfica de planificación de pilares. Se crea una vista que aparecerá en el Navegador de proyectos.

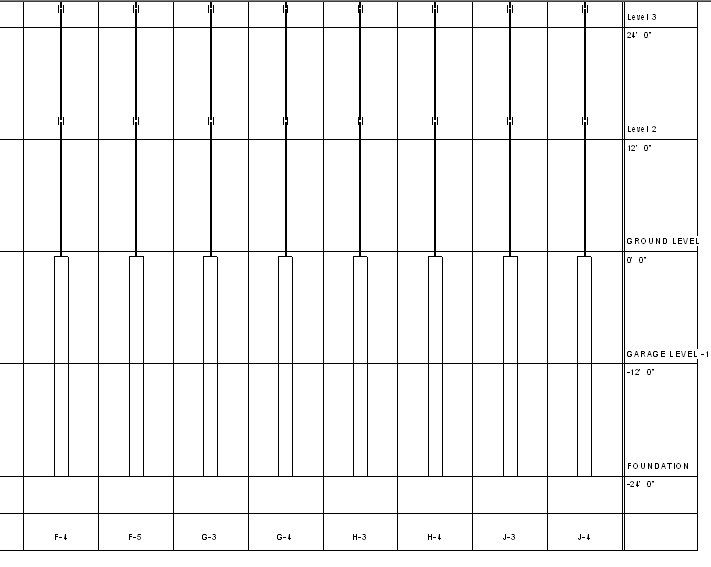

Pilares identificados por intersecciones con empalme y placas base visibles
Puede realizar las siguientes tareas con tablas gráficas de planificación de pilares:
- Incluir pilares fuera de rejilla. Consulte Inclusión de pilares fuera de rejilla.
- Filtrar pilares de la vista.
- Seleccionar niveles específicos que no se van a mostrar. Consulte Ocultar niveles en tablas de planificación de pilares gráficos.
- Definir el rango de niveles de plano que se va a mostrar. Consulte Visualización por rango de nivel de plano.
- Definir el rango de ubicaciones de pilar que se va a mostrar. Consulte Visualización por rango de ubicación de pilar.
- Filtrar los pilares de la vista por material. Consulte Visualización por materiales de pilar.
- Ajustar el aspecto de la tabla de planificación.
- Cambiar las propiedades del texto. Consulte Cambio de las propiedades del texto de la tabla de planificación de pilares gráficos.
- Cambiar las propiedades de visualización de rejilla de la tabla de planificación. Consulte Cambio de las propiedades de rejilla de la tabla de planificación de pilares gráficos.
- Ajustar el aspecto de los pilares. Consulte Cambio de las propiedades de visualización de los pilares.
- Dividir la tabla de planificación. Consulte División de la tabla de planificación en segmentos.
- Etiquetar los pilares de una tabla de planificación. Consulte Aplicación de una etiqueta por categoría y Etiquetar elementos no etiquetados.
- Agrupar ubicaciones de pilares similares. Consulte Agrupación de pilares por ubicaciones similares.
- Aplicar la tabla de planificación a un plano. Consulte Añadir un plano.
