Repetición de componentes y división asociativas

Aplique divisiones en caminos, bordes de forma y superficies con nodos para hospedar componentes y matrices de componentes.

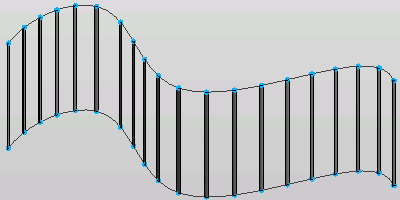

La repetición y la división asociativa facilitan la colocación de numerosos ejemplares del mismo elemento en una serie finita. Estos componentes se construyen repitiendo elementos individuales en 2D y 3D, al tiempo que se conservan las propiedades paramétricas y asociativas.



El flujo de trabajo básico para la repetición y la división asociativas consta de las siguientes acciones:
  1. Realice el boceto de las líneas de modelo o de referencia (camino) y de las formas(superficies) donde se colocarán los componentes repetidos.
  2. Seleccione la línea, la superficie o el borde de forma que desea dividir. Las líneas o la rejilla de superficie serán la guía para la división y la colocación de los componentes adaptativos.
  3. Divida el camino o la superficie.
  4. (Opcional) Modifique el espaciado y el número de divisiones.
  5. Coloque y repita un punto único, varios puntos o matrices de componentes adaptativos.
