División de caminos por algoritmo de distribución

Divida caminos y bordes de formas para definir los nodos en los que se colocan los componentes.

Cuando se divide un camino, se aplican los nodos para indicar la posición de los puntos de colocación de los componentes. La división se realiza determinando una serie de divisiones, la distancia entre las divisiones o mediante una intersección con referencias (niveles, planos de referencia verticales u otros caminos divididos).

  1. En el área de dibujo, cree un boceto de un modelo o de una línea de referencia donde se colocarán los componentes adaptativos repetidos.

    De forma parecida, puede crear una forma y utilizar cualquiera de sus bordes.

    Línea de modelo Borde de forma




  2. En el área de dibujo, seleccione el camino que desee dividir. Si el camino es un borde de forma, pulse la tecla Ctrl para seleccionar ambos lados de un círculo, o cada lado de un polígono.
  3. Haga clic en la ficha Modificar | Líneas grupo Dividir Dividir camino.
    Línea de modelo dividida Borde de forma dividido




Nota: Puede dividir cadenas de líneas o rutas cerradas de forma similar.

Por defecto, el camino se divide en cinco segmentos con seis nodos equidistantes (carpeta Imperial Templates) o cuatro segmentos con cinco nodos equidistantes (carpeta Metric Templates). Puede modificar el número y el espaciado de los nodos si es necesario.

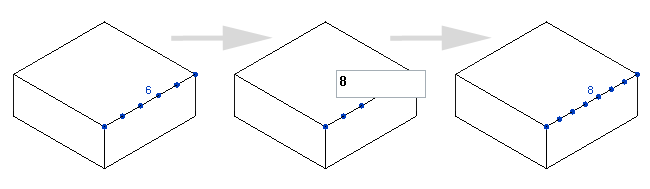

En el área de dibujo, se muestra el número de nodos para el camino dividido. Haga clic en el número y especifique otro número de nodos. Pulse Intro cuando haya terminado para cambiar las divisiones.

Del mismo modo, seleccione un camino dividido y, en la sección Nodo de la paleta Propiedades, ajuste la propiedad Número. Es posible que sea necesario cambiar la propiedad Diseño a Número fijo si se ha cambiado el método de diseño.

Ajuste el diseño de espaciado modificando las propiedades del camino dividido.

También puede usar la tecla Tab para seleccionar un camino dividido y dividirlo más veces.
