Coloque componentes en nodos y repita los ejemplares en los nodos.
Usar los nodos como anclajes para los componentes adaptativos en las superficies y los caminos divididos aporta una mayor flexibilidad al comportamiento paramétrico del diseño. Una vez colocados, puede repetir los componentes adaptativos en matrices simples o complejas que se alternen a lo largo de la superficie o del camino dividido.
Los componentes repetidos requieren la colocación en los nodosde un componente adaptativo. Si los nodos no son visibles en la superficie o camino dividido, los puede activar con las herramientas Representación de camino y superficie.
El flujo de trabajo básico para la repetición de componentes consta de los pasos siguientes.
- Cargue los componentes adaptativos en el diseño. Aparecerán debajo de Modelo general o Paneles de muro cortina (por patrón) en el Navegador de proyectos.
-
Haga clic en la ficha Crear
grupo Modelo
Componente y seleccione el componente adaptativo en el Selector de tipo. También puede arrastrar un componente adaptativo del Navegador de proyectos al área de dibujo.
- El componente se muestra encima del cursor. Coloque el componente haciendo clic en un nodo. Si va a colocar el componente en una superficie dividida, asegúrese de que los nodos se hayan activado en el cuadro de diálogo Representación de superficie.
- Haga clic en la ficha Modificar | Modelos genéricos grupo Modificar
Repetir.
El ejemplar se repite en cada nodo.

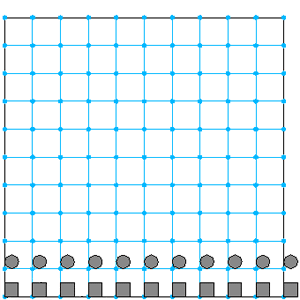

Variaciones de repetición
En función de la posición de los componentes y de los que estén seleccionados en el momento de la repetición, hay disponibles diversas matrices para su diseño. Recuerde que solo se repetirán los componentes que estén seleccionados.
| Posición original del componente | Repetición resultante |
|---|---|

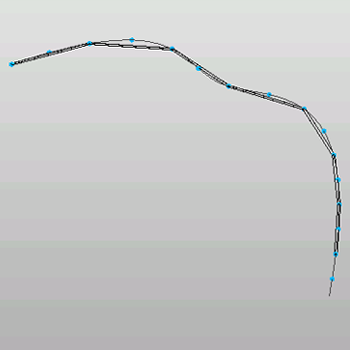

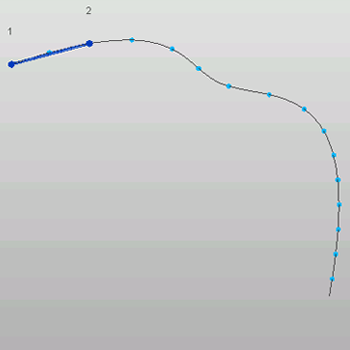

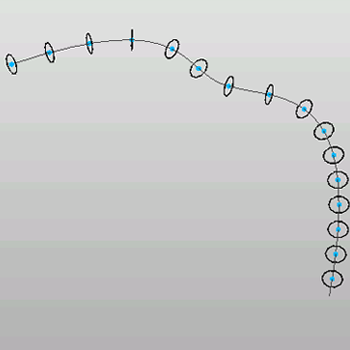

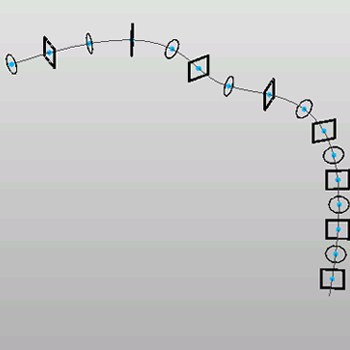

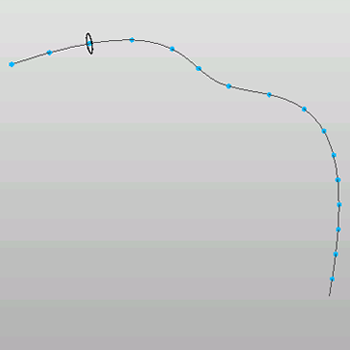

| Caminos | |
|
|
|
|
|
|

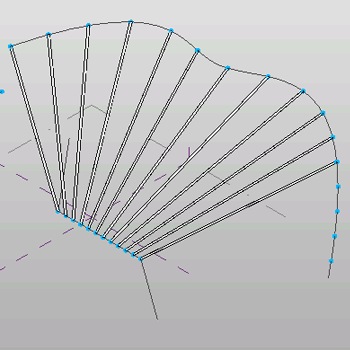

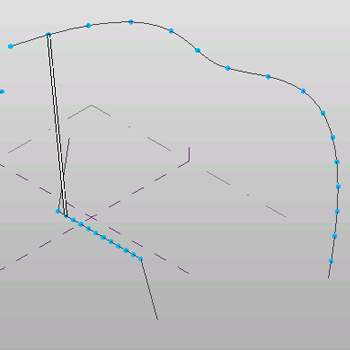

| Varios caminos | |
|
|

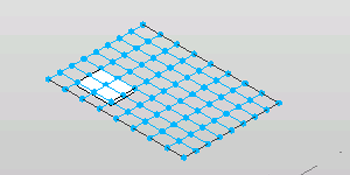

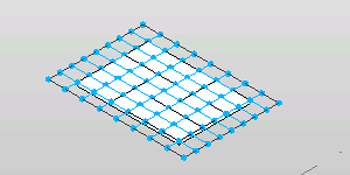

| Superficies | |
|
|
|
|

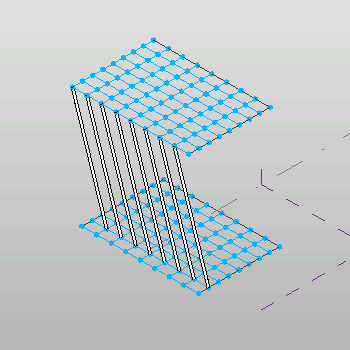

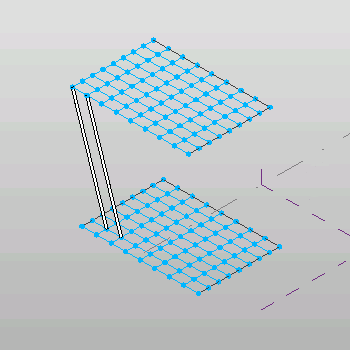

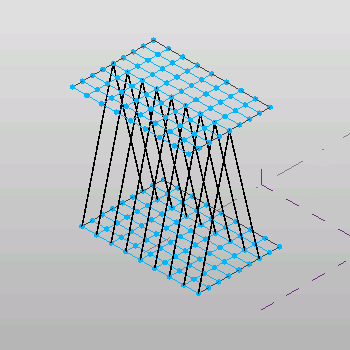

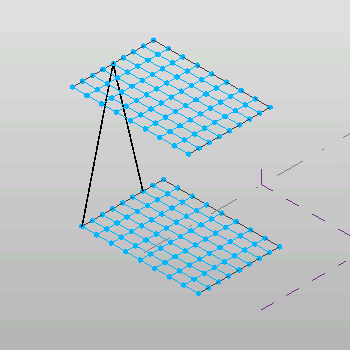

| Varias superficies | |
|
|
|
|

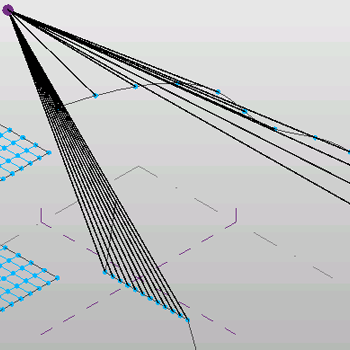

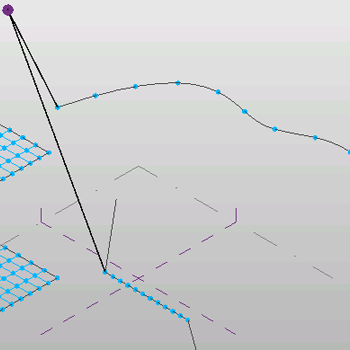

| Varias referencias | |
|
|
Ejemplos de diferencias de repetición
En algunos casos, la repetición de componentes adaptativos puede presentar comportamientos diferentes, en función del número de puntos adaptativos en el componente.
| La repetición de estos componentes | produce este patrón de repetición |

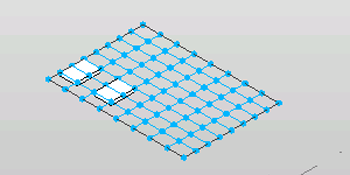

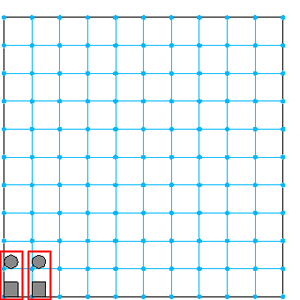

Dos componentes adaptativos de 2 puntos |
Una fila de componentes a lo largo de la superficie dividida |

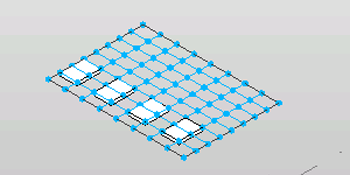

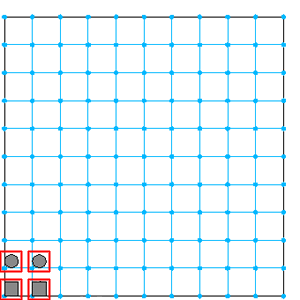

Cuatro componentes adaptativos de un punto |

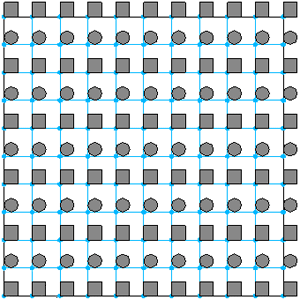

Cobertura total a lo largo de la superficie dividida |
