Colocación de un pilar estructural inclinado en alzados o secciones

1. Abra una vista de alzado o en sección del proyecto.
2. En la cinta de opciones, haga clic en Pilar estructural.

   ¿Dónde está?


   Ficha Estructuragrupo Estructura Pilar estructural
   • Ficha Arquitecturagrupo Construirmenú desplegable Pilar Pilar estructural
3. Utilice el cuadro de diálogo Plano de trabajo para indicar las partes superior e inferior del pilar si no hay disponible una referencia de forzado de cursor. Consulte Configuración del plano de trabajo.
   Nota: Seleccione Forzado de cursor 3D en la barra de opciones si quiere que un elemento estructural ya colocado defina un extremo del pilar. Este método de colocación es el más preciso.
4. Haga clic en la ficha Modificar | Colocar Pilar estructuralgrupo ColocaciónPilar inclinado.
5. En la paleta Propiedades, seleccione un tipo de pilar estructural en el menú desplegable del selector de tipo.

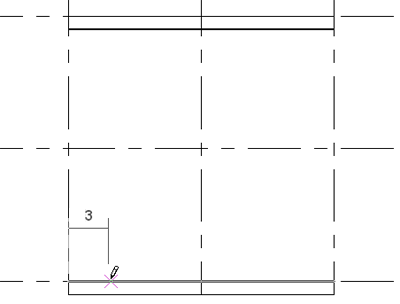

6. Haga clic en la ubicación donde debería iniciarse el pilar utilizando las cotas temporales como referencia.

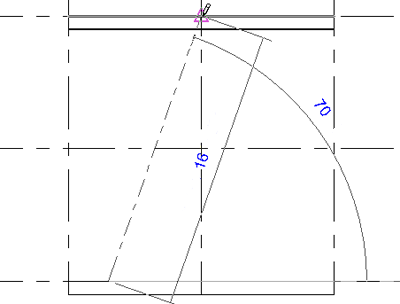

7. Haga clic en la ubicación donde debería finalizar el pilar utilizando las cotas temporales como referencia.

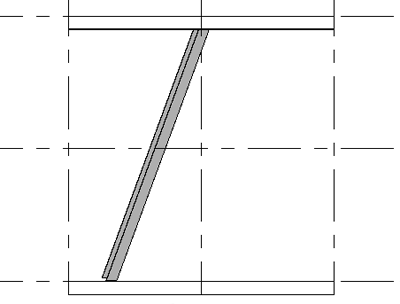

Se coloca el pilar, definido por los dos clics y sus niveles asociados.
