- Llamadas. Cree una llamada para obtener una vista en primer plano de una vista de alzado o de plano. Todas las anotaciones de detalle se añaden a la vista de llamada. Consulte Vistas de llamada.
- Líneas de detalle. Use líneas de detalle para añadir información o dibujar sobre elementos existentes. Consulte Líneas de detalle.
- Cotas. Aplique cotas específicas al detalle. Consulte Colocación de cotas permanentes.
- Notas de texto. Use notas de texto para establecer los métodos de construcción. Consulte Notas de texto.
- Componentes de detalle. Cree y cargue los componentes personalizados de detalle para colocar en el detalle. Los componentes de detalle pueden ser componentes reales de la construcción, por ejemplo acero estructural, jambas o entramados metálicos. Consulte Creación de una familia de componentes de detalle.
- Símbolos. Coloque un símbolo, por ejemplo una flecha de dirección o una marca de interrupción, para indicar la información omitida. Consulte Símbolos.
- Región de máscara. Cree regiones de máscara para ocultar elementos en una vista. Consulte Regiones de máscara.
- Región rellenada. Cree regiones de detalle rellenadas. Asígneles un patrón de relleno para representar distintas superficies, por ejemplo hormigón o tierra compactada. Las regiones se dibujan en el plano de trabajo por defecto. No hace falta seleccionar un plano de trabajo. Puede aplicar un patrón de relleno a la región. Para ello, seleccione la región y haga clic en la ficha Modificar | Crear Región rellenada
grupo Propiedades
(Propiedades de tipo). Defina un valor para la propiedad Patrón de relleno. Los diferentes patrones de relleno se definen con la herramienta Patrones de relleno. Consulte Región rellenada y Patrones de relleno. - Aislamiento. Coloque un aislamiento en un detalle de muro que muestre todo el material de ese muro. Por ejemplo, un muro exterior que incluye una capa de yeso, aislamiento, entramados metálicos, entablado, cámara de aire y ladrillo. Consulte Aislamiento.

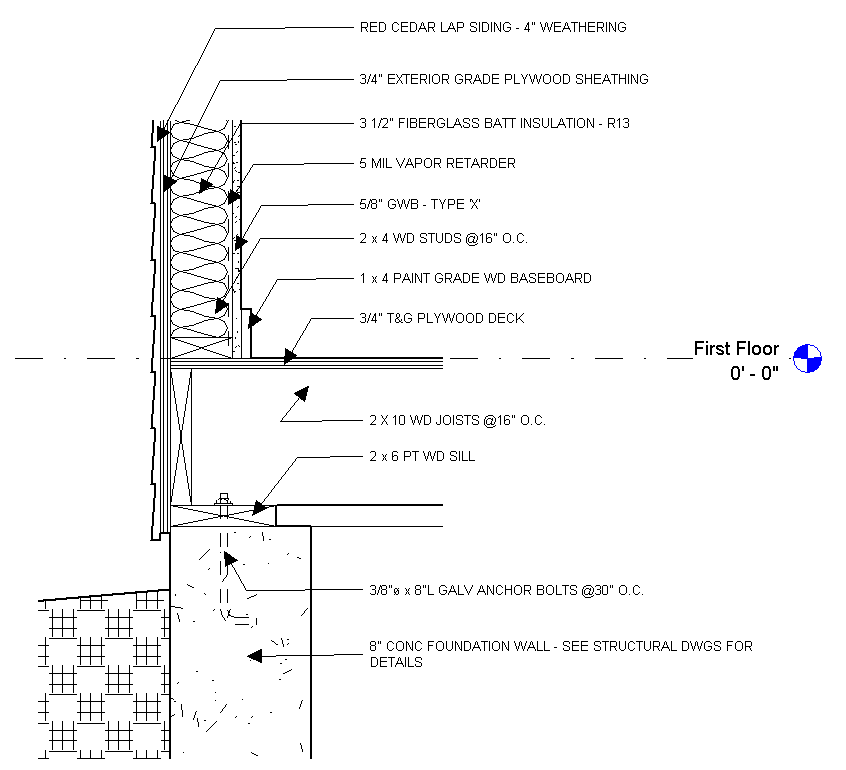

Boceto de detalle de cimentación con las herramientas de detalle de Revit
