Se pueden crear sistemas de muro cortina en superficies NURB (Non-Uniform Rational B-spline) en familias de modelos genéricos o familias de masas. Al crear un modelo genérico o una familia de masas, se puede importar un archivo DWG o SAT que contenga superficies NURB. Consulte Importación de estudios de masa de otras aplicaciones. Cuando guarde la familia, use la herramienta Sistema de muro cortina por cara para colocar un sistema de muro cortina en las superficies NURB. Consulte Creación de muros a partir de caras de masa.

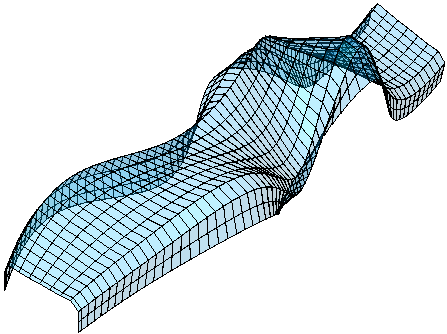

Sistema de muro cortina creado en superficie NURB
Nota: Utilice geometría abierta en las familias de modelos genéricos en lugar de familias de masas. Esto es aplicable a superficies NURB, como se muestra en el ejemplo sobre estas líneas, así como a otra geometría abierta. Para un rendimiento óptimo en un ejemplar de masa, use sólo geometría que Revit pueda reconocer como geometría 3D orientada. La geometría abierta en un ejemplar de masa puede ralentizar el procesamiento y generar avisos, pero no ofrecerá funciones adicionales más allá de las disponibles en la familia de modelos genéricos.
