Ajouter un perçage

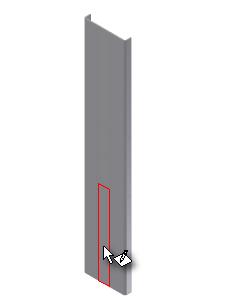

1. Dans le ruban, cliquez sur l'onglet Tôlerie le groupe de fonctions Esquisse Nouvelle esquisse 2D ou cliquez avec le bouton droit de la souris et sélectionnez Esquisse 2D dans le menu de marquage. Ensuite, sélectionnez la face illustrée dans l'image suivante.

2. Réorientez la vue à l'aide des options Cube de visualisation ou Afficher la face de manière à regarder directement dans l'esquisse.
3. Cliquez sur l'onglet Esquisse le groupe de fonctions Dessiner Point . Faites glisser le curseur sur le point d'origine projeté, puis relâchez. Vous devez voir la ligne en pointillés indiquant que le point que vous allez placer est aligné avec le point d'origine.

4. Cliquez pour placer le point.
5. Cliquez sur l'onglet Esquisse groupe de fonctions Contrainte Cote ou cliquez avec le bouton droit de la souris et sélectionnez Cotation dans le menu de marquage. Ensuite, placez une cote de 25 mm entre le point et l'arête inférieure de la pièce dépliée.

6. Terminez l'esquisse, puis quittez l'environnement d'esquisse.
7. Cliquez sur l'onglet Tôlerie le groupe de fonctions Modifier Perçage et placez un perçage de 5 mm de diamètre avec une limite A travers tout sur le point d'esquisse.

Vous allez à présent appliquer un réseau de perçages.
