- Dans le ruban, cliquez sur l'onglet Tôlerie
le groupe de fonctions Réseau Rectangulaire . - Sélectionnez la fonction de perçage pour y appliquer le réseau.

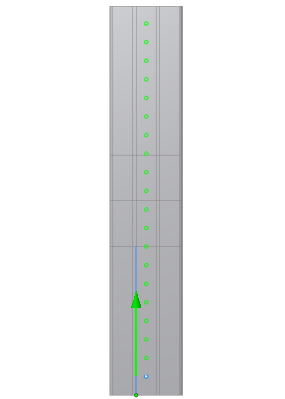

- Cliquez sur le bouton Direction 1, puis sélectionnez une arête verticale et une direction comme indiqué :
- Entrez une valeur de 20 pour le nombre total de perçages et une valeur 25 mm pour la distance entre les perçages.
- Cliquez sur OK pour créer le réseau de perçages traversant les deux faces roulées aplaties et fermer la boîte de dialogue Réseau rectangulaire.
A présent, ajoutez les deux fonctions de repliage pour ramener le modèle aplati à l'état plié et roulé.
