Ajuster l'orientation et la forme de la limande

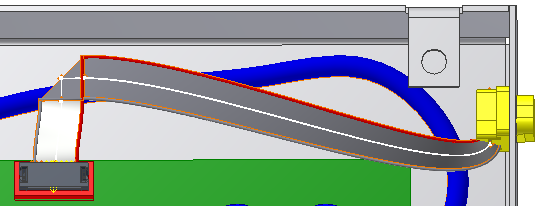

Ajoutez un pli unique à la limande pour qu'elle s'aligne sur la fente du connecteur de la limande D-Sub.

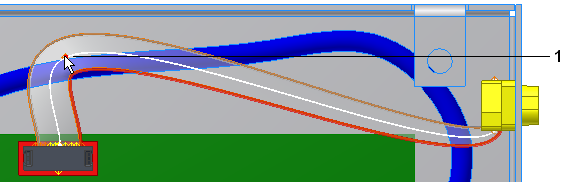

1. Cliquez sur l'onglet Câble et faisceau le groupe de fonctions Créer Créer un pli, puis cliquez sur le premier point (1) que vous avez créé.

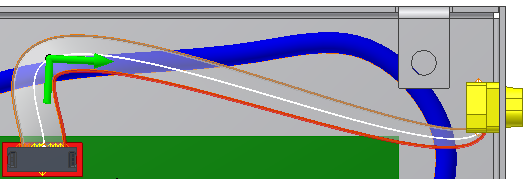

   Une flèche s'affiche au point de pli indiquant la direction du point de construction suivant n de la trajectoire de la limande. Il s'agit de la direction correcte pour ce pli.

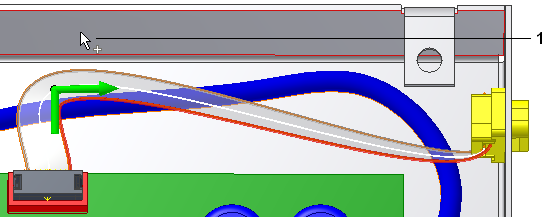

2. Dans la boîte de dialogue, sous Alignement, cliquez sur Arbre, puis sur la face du boîtier (1).

   L'arbre est alors aligné perpendiculairement à la face sélectionnée. Pour aligner l'arbre parallèlement à la géométrie existante, sélectionnez une arête.


3. Cliquez sur OK. Le pli est créé avec la direction et l'alignement spécifiés.
   Remarque : Comme pour l'édition d'autres objets de faisceau, vous pouvez cliquer sur les points de construction de la limande avec le bouton droit de la souris et utiliser Redéfinir le point et Déplacement/Rotation 3D pour déplacer les points de routage. Vous ne pouvez pas faire pivoter les points de construction de la limande. Dans des plis, vous pouvez manipuler uniquement le point de construction utilisé pour créer le pli.

4. Dans le navigateur, développez le dossier Ribbon Cables et la limande. Vous devez voir Ribbon1, Fold1 et Ribbon2.
