Créez une limande entre un connecteur de départ et un connecteur de fin.
- Activez l'ensemble Limande.
-
Sur le ruban, cliquez sur l'onglet Câble et faisceau
le groupe de fonctions Créer Créer une limande . - Vérifiez que la catégorie est définie sur Tutorial et que le nom est défini sur 28-AWG-9-Conductor.

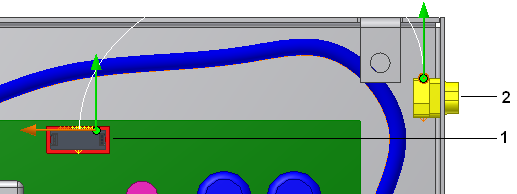

- Dans la fenêtre graphique, sélectionnez le connecteur de départ (1) et le connecteur de fin (2).
Les flèches directionnelles et la spline s'affichent. La flèche verte indique la direction vers l'extérieur du connecteur. La flèche orange indique l'orientation pour la largeur du corps de la limande. La spline indique la forme initiale de la limande.
-

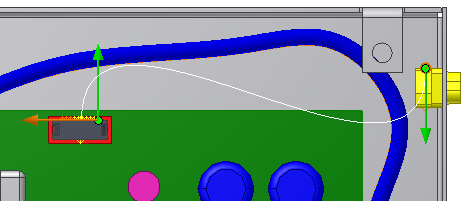

La direction vers l'extérieur sur le connecteur de fin est incorrecte. Cliquez sur l'outil Vers l'extérieur pour que le connecteur de fin change de direction.
- Cliquez sur OK.
Vous êtes toujours en mode de création de limande et vous pouvez ajouter des points intermédiaires pour modifier la forme en cours.
- Cliquez avec le bouton droit de la souris, choisissez Modifier le décalage et entrez 0.500 po.

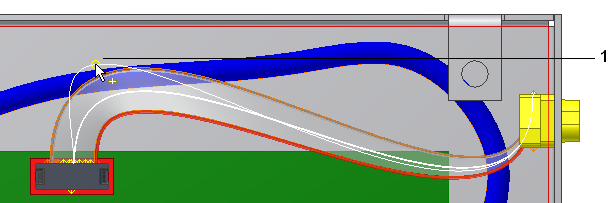

- Cliquez dans la fenêtre graphique pour ajouter un point intermédiaire (1) afin de contrôler la façon dont la limande s'approche du connecteur de départ.
- Cliquez dans la fenêtre graphique pour contrôler l'approche du connecteur de fin. Cette fois, cliquez sur un point de construction existant (2).

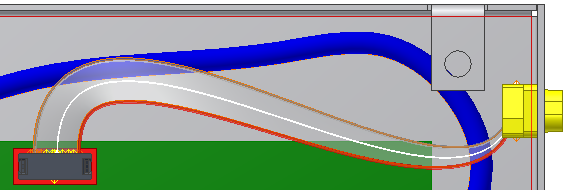

- Cliquez avec le bouton droit de la souris et choisissez Terminer.
