Créer un dessin de la planche à clous

Vous allez afficher les paramètres d'affichage par défaut de l'ensemble actif et créer un dessin de planche à clous.

1. Créez un dessin avec le gabarit Standard.idw.
2. Sur le ruban, cliquez sur l'onglet Placer les vues le groupe de fonctions Créer Planche à clous .
3. Dans la boîte de dialogue Vue de planche à clous, assurez-vous que le champ Fichier est défini sur Enclosure_Assembly.iam.
4. Dans la liste déroulante Vue de planche à clous, sélectionnez Ensemble Faisceau 1. Cliquez sur OK pour créer la vue.

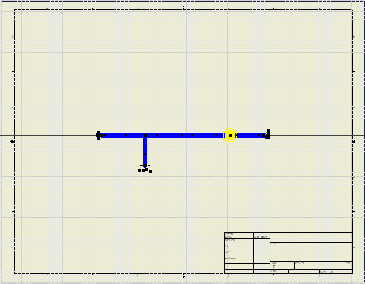

   La vue du dessin de planche à clous est créée et l'esquisse de la planche à clous est active. Le faisceau est placé dans le dessin comme illustré.


5. Cliquez dans la fenêtre graphique avec le bouton droit de la souris, puis choisissez Terminer l'esquisse.
6. Enregistrez votre travail en utilisant le nom de fichier Harness Assembly1.idw dans le sous-dossier Cable & Harness.
