Utilisez la commande Scission pour scinder les faces d'une pièce afin d'ajouter une dépouille , d'ajuster la pièce et de supprimer l'un des côtés obtenus ou afin de scinder une pièce en deux corps solides. Vous pouvez également utiliser cette commande pour scinder les faces d'un corps solide ou surfacique et réaliser des scissions de pièces sur des corps solides.

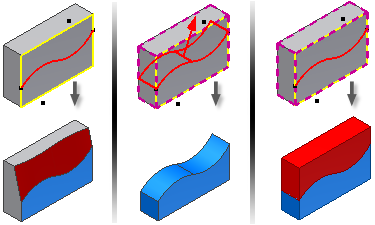

Scinde les faces de la pièce, ajuste la pièce entière et supprime l'un de ses côtés ou scinde un solide en plusieurs corps. L'option Scission de face permet d'appliquer une dépouille aux faces situées de chaque côté de la scission. Permet également de sélectionner des courbes 3D pour scinder des faces.
Quel élément géométrique peut servir de ligne de joint ?
Vous pouvez scinder une pièce à l'aide d'un plan de construction ou tracer l'esquisse d'une ligne de joint sur un plan de construction ou sur la face d'une pièce. La ligne de joint esquissée peut inclure des lignes, des arcs et des splines. Un corps surfacique est souvent utilisé en tant qu'outil de scission dans la commande Scission de solide.
Les faces scindées peuvent-elles comporter des angles de dépouille différents ?
Vous pouvez scinder toutes les faces en une ou plusieurs opérations, puis appliquer à ces faces des angles de dépouille différents à l'aide de la commande Dépouille de face.
