- Cliquez deux fois sur Conduites de tubes et de tuyaux dans le navigateur Modèle.
-
Sur le ruban, cliquez sur l'onglet Tube et tuyau
le groupe de fonctions Conduite Créer une conduite de tuyau . - Dans la boîte de dialogue Créer une conduite, entrez AirSystem2 comme nom du fichier de conduite. Acceptez les autres valeurs par défaut, puis cliquez sur OK.
La conduite AirSystem2:1 est ajoutée et activée dans le navigateur. L'onglet Conduite de tuyau s'affiche sur le ruban.
- Dans le groupe de fonctions Gérer de l'onglet Conduite de tuyau, sélectionnez le style Hydraulic Hose - Female Thread - Swivel dans la liste Style actif.
-
Sur le ruban, cliquez sur l'onglet Conduite de tuyau le groupe de fonctions Routage Créer un routage . - Dans la boîte de dialogue Créer un routage, acceptez le nom de fichier de routage et l'emplacement par défaut, puis cliquez sur OK.
Un routage de tuyau est ajouté à la conduite et activé. L'onglet Routage s'affiche sur le ruban.
-
Sur le ruban, cliquez sur l'onglet Routage le groupe de fonctions Créer Routage .Le raccord de début spécifié par le style de flexible est attaché au curseur et prêt à être placé.
- Déplacez le curseur sur l'arête circulaire, comme indiqué dans l'image suivante. Cliquez pour définir le raccord de début.Remarque : L'axe de direction sur la pièce doit être dans la direction du routage.
- Le raccord de fin s'affiche et est attaché au curseur. Veuillez noter que dans ce style, le raccord de début et celui de fin font référence à la même pièce.
- Déplacez le curseur jusqu'à l'ouverture circulaire de la pièce de vanne.
Si l'orientation du raccord n'est pas correcte, cliquez avec le bouton droit et sélectionnez Connexion suivante.

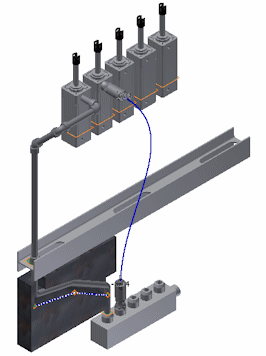

- Cliquez pour placer le raccord de fin. La ligne de routage s'affiche.
