Créez enfin un support à gauche et à droite de la pièce pour relier l'ossature à l'attache. Les supports utilisent une surface de construction dérivée comme surface limite pour une extrusion.
- Le sous-ensemble Frame étant activé, créez un composant appelé SupportLeft depuis l'assemblage dans le sous-ensemble. Basez la pièce sur le gabarit Standard(mm).ipt. Choisissez Plan XY d'origine du sous-ensemble comme plan d'esquisse initial. Quittez l'esquisse initiale et supprimez Esquisse1 pour ne pas encombrer le navigateur.
- Afin de dériver SkeletonBase.ipt dans la nouvelle pièce, vous devez :
- Exclure de la pièce dérivée toutes les esquisses à l'exception de SUPPORTS SKETCH.
- Exclure Géométrie de constr. et Paramètres de la pièce dérivée
- Développer Corps surfaciques dans la boîte de dialogue Pièce dérivée.
- Exclure de la pièce dérivée toutes les surfaces à l'exception de Srf2.
- Cliquez sur OK pour terminer la fonction. Votre ensemble doit correspondre à celui représenté ci-dessous.
Vous vous demandez peut-être pourquoi la surface d'attache distincte est nécessaire. Pourquoi ne pas créer un corps solide de l'attache dans le squelette, puis dériver le corps solide comme un corps solide ou de surface dans la pièce support ?

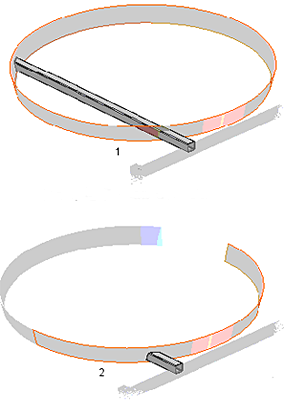

Vous remarquerez que la fonction de surface d'attache est une surface unique avec révolution de 180 degrés correspondant à la surface extérieure de l'attache. Le contour de tube du support va être extrudé jusqu'à cette surface. Si la surface limite permet plus d'une solution, le résultat correspond toujours la limite maximale. L'illustration ci-dessous en propose un exemple.
Vous pouvez choisir une solution minimale ou maximale pour une limite d'extrusion.
1 - Extrusion jusqu'à 360 degrés de l'attache
2 - Extrusion jusqu'à 180 degrés de l'attache
- Dans le ruban, cliquez sur l'onglet Modèle 3D
le groupe de fonctions Créer Extrusion . Sélectionnez le contour mis en surbrillance dans l'illustration ci-dessous. - Cliquez sur la flèche déroulante du bouton Encombrement dans la mini-barre d'outils Extrusion, puis choisissez Vers la face/le point sélectionné(e).
- Cliquez sur la surface dérivée en surbrillance dans l'illustration ci-dessous.
- Cliquez sur l'onglet Plus dans la boîte de dialogue Extrusion, puis sélectionnez l'option Solution minimum.
- Cliquez sur OK pour terminer la fonction et fermer la boîte de dialogue Extrusion.
1 - Extrusion
2 - Contour
- Revenez au sous-ensemble Frame, puis bloquez la pièce SupportLeft.
- Répétez les étapes précédentes pour créer un support à droite, appelé SupportRight. Dérivez les mêmes esquisse et surface dans la nouvelle pièce, puis extrudez l'autre contour de tube dans l'esquisse jusqu'à la surface limite. Le sous-ensemble Frame doit correspondre à celui représenté ci-dessous.
- Développez la fonction dérivée SkeletonBase sous les pièces SupportLeft et SupportRight, puis désactivez la visibilité de la surface Srf2 pour ne pas encombrer le navigateur Modèle.
