Pour terminer le sous-ensemble Frame, ajoutez une deuxième instance de la pièce HorTube. Contraignez alors cette incidence aux autres membres de l'ossature et à l'esquisse de schéma de l'ossature.

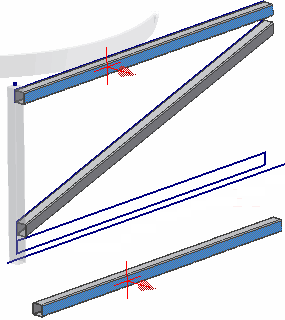

- Le sous-ensemble Frame étant activé, faites glisser HorTube:1 depuis le navigateur Modèle et placez-le dans la fenêtre graphique.
- Dans le ruban, cliquez sur l'onglet Assembler
le groupe de fonctions Position Contrainte . Cliquez sur la solution Affleurement dans la boîte de dialogue Placer une contrainte. - Ajoutez une contrainte d'affleurement entre les deux faces mises en surbrillance dans l'illustration ci-dessous.
- Ajoutez une deuxième contrainte d'affleurement entre les faces d'extrémité des deux tubes comme illustré ci-dessous.
- Dans la boîte de dialogue Placer une contrainte, cliquez sur la solution Placage.
- Cliquez sur la face mise en surbrillance dans l'illustration ci-dessous, puis sur l'arête d'esquisse visible, également en surbrillance. L'arête est une géométrie dans l'esquisse dérivée de la pièce FrameLayout.
- Appliquez la contrainte, puis cliquez sur Annuler pour fermer la boîte de dialogue Placer une contrainte.
1 - Ligne d'esquisse
- Désactivez la visibilité de la pièce FrameLayout dans le sous-ensemble.
- Enregistrez votre travail.
