Vous pouvez ajouter des points aux fils. Les points peuvent être déplacés afin d'acheminer les fils autour des composants existants. Si vous souhaitez ajouter des segments à l'ensemble de câbles et faisceaux, les segments permettent de contrôler la position des fils et des points de fil supplémentaires ne sont pas nécessaires.

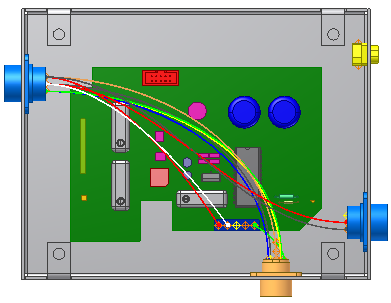

- Faites pivoter l'ensemble de manière à obtenir la vue suivante.
- Dans le navigateur, cliquez sur le fil 2207 avec le bouton droit de la souris, puis choisissez Ajouter des points dans le menu contextuel.

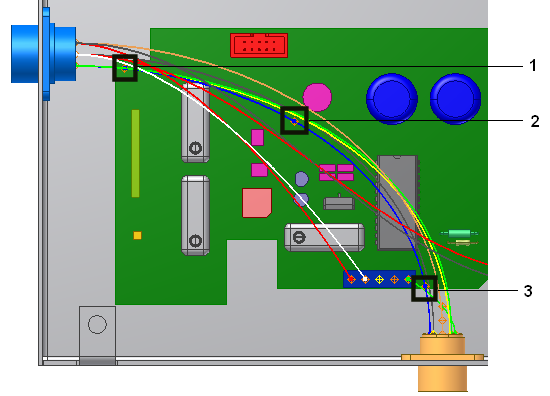

- Placez le curseur sur le fil dans la fenêtre graphique, puis cliquez dessus pour créer trois points dans l'ordre indiqué ci-après.
Un point de construction bloqué est créé à chaque emplacement choisi : le fil est recalculé et sa forme légèrement modifiée à mesure que vous ajoutez des points.
- Cliquez avec le bouton droit de la souris et choisissez Terminer.
