Emboîtement élastique (boîte de dialogue)

Crée une fonction d'emboîtement plastique à l'aide de points sur des esquisses 2D ou de points de construction 3D et des éléments de direction.

Mode d'accès

Ruban : onglet Modèle 3D groupe de fonctions Pièce en plastique Emboîtement élastique

Spécification du style
	Style Crochet d'emboîtement
	Style Contour fermé d'emboîtement

Onglet Forme

Commun aux deux styles. Spécifie le positionnement de l'emboîtement plastique.

Positionnement
	Solide, désigne le corps cible de la fonction d'emboîtement plastique.
	Depuis l'esquisse, positionnement qui exige des points sur un plan d'esquisse (centres).
		Inverser la direction de poutre ou de délimitation, inverse la direction (qui correspond initialement à la normale au plan d'esquisse).
		Centres, spécifie la position des centres. Les points créés avec l'option Point de centre sont automatiquement sélectionnés.
		Direction du crochet, propose quatre flèches au choix, à 90  degrés d'intervalle .
	Sur le point, placement qui demande la sélection de points de construction 3D ou des points d'esquisse (centres) et de deux directions.
		Inverser la direction de poutre ou de délimitation, définit la direction.
		Direction de poutre, inverse la direction opposée au vecteur définie par la sélection de direction.
		Sélecteur Direction du crochet/de gâche, spécifie la direction du crochet/de gâche lorsque l'option Sur le point est sélectionnée.
		Direction du crochet, propose quatre flèches au choix, à 90  degrés d'intervalle .

L'option Prolonger spécifie si la poutre doit être prolongée ou arrêtée :

	prolonger jusqu'au suivant
	s'arrêter au point

Onglet Poutre (style crochet d'emboîtement)

Spécifie les paramètres de poutre de la fonction d'emboîtement plastique.

	Epaisseur de poutre au niveau de la paroi
	Longueur de poutre
	Epaisseur de poutre au niveau du crochet
	Largeur de poutre au niveau de la paroi
	Largeur de poutre au niveau du crochet

Onglet Crochet (style crochet d'emboîtement)

	Longueur à l'extrémité du crochet
	Profondeur de contre-dépouille du crochet
	Longueur du crochet
	Angle de rétention
	Angle d'insertion

Onglet Patte (style contour fermé d'emboîtement)

	Longueur de patte
	Largueur de patte
	Epaisseur de poutre au niveau de la paroi
	Epaisseur à l'extrémité de la poutre

Onglet Gâche (style contour fermé d'emboîtement)

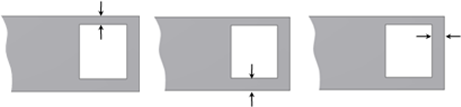

	Largeur de gâche sur les côtés et au sommet
	Longueur d'ouverture de gâche
