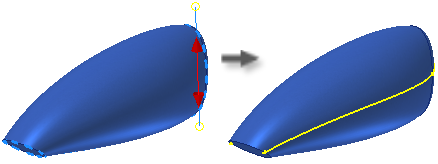

Crée une courbe 3D associative le long de la limite externe d'un corps tel que défini par le vecteur de direction. Visualisez un faisceau lumineux projeté le long du vecteur de direction réfléchi sur l'objet. Le contour apparent est généré à l'endroit où la lumière s'éteint et l'ombre commence.
La commande Contour apparent est principalement utilisée pour déterminer une ligne de joint naturelle.
Mode d'accès
Sur le ruban, cliquez sur l'
onglet Esquisse 3D
le groupe de fonctions Dessiner
Contour apparent
- Body
-
Sélectionne le corps solide pour recevoir la géométrie de courbe.
- Direction
-
Sélectionne le plan de construction, la face plane, l'arête ou l'axe pour définir la direction du vecteur.
Remarque : Pour désactiver l'associativité, développez l'esquisse 3D dans le navigateur. Sélectionnez Contour apparent imbriqué dans l'esquisse, puis choisissez Supprimer le lien dans le menu contextuel.
