Les contacts à présent définis, continuons avec le modèle d'analyse.
Pour utiliser le pistolet d'isolation, tenez la poignée et appuyez sur la gâchette. Du point de vue de l'analyse statique, les composants sont sous pression et se déforment avant que la tête du piston ne déplace le bas du tube. Il est raisonnable de supposer que les composants se déforment par rapport à l'ossature principale. Dans le cas présent, vous pouvez appliquer :

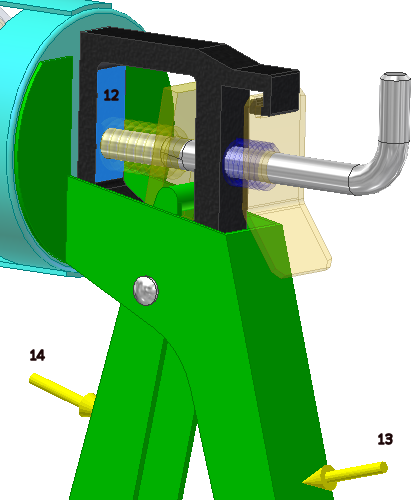

- Un support fixe sur l'arête de l'ossature principale [12]
- Une pression sur la poignée [13]
- Une pression sur la gâchette [14]
- Une pression sur la tête à piston [15]
- Une pression sur l'anneau [16]
Le tube est mis en place par l'ossature avant, la tête, puis la tête à piston. Lorsque la pression de la tête à piston est suffisamment grande, le bas du tube se déplace davantage dans le tube et pousse la mousse d'isolation en dehors du bec. Pour l'analyse statique, nous allons simuler l'instant auquel la pression exercée sur le bas du tube est en équilibre avec la résistance de tube. Avant le déplacement du bas du tube, nous allons étudier les contraintes et la déformation de l'ensemble de la structure et des composants.
