Ajoutez un second ensemble de câbles et faisceaux, puis ajoutez des fils de câble. Il est possible de documenter le faisceau de câbles dans un dessin de planche à clous distinct.
- Dans le ruban, cliquez sur l'onglet Environnements
le groupe de fonctions Début Câble et faisceau . - Entrez Harness Assembly2.iam pour le nom et acceptez l'emplacement par défaut du fichier.
- Ajoutez les indicateurs de référence suivants pour les connecteurs : Dans le navigateur, cliquez avec le bouton droit de la souris, puis choisissez Propriétés du faisceau pour définir l'indicateur de référence RefDes.
Pour la pièce 360575:1, ajoutez l'indicateur U7.
Pour la pièce 360575:2, ajoutez l'indicateur U8.
-
Sur le ruban, cliquez sur l'onglet Câble et faisceau le groupe de fonctions Créer Créer un câble . - Dans la boîte de dialogue Créer un câble, acceptez l'ID de câble par défaut (Cable1).
Par défaut, l'ID du câble correspond au mot "Câble", suivi d'un numéro incrémenté à partir de 1.
- Dans la liste des câbles, sélectionnez le câble à insérer. Sélectionnez la catégorie et le nom du câble indiqués.
Catégorie : Belden
Nom : 8441
Ce câble contient deux fils à connecter dans l'ensemble.
- Vérifiez que le premier fil de câble et le bouton Broche 1 sont sélectionnés.
- Faites pivoter la vue afin que les broches sur 36575: 2 soient visibles. Sélectionnez U8 Broche1.
Les fils de câble se voient automatiquement attribuer des ID de fils lors de leur connexion. Par défaut, l'ID du fil correspond à l'ID du câble plus l'ID du conducteur.
- Connectez l'autre extrémité du fil de câble à la pièce 36575:1. Lorsque l'info-bulle indique U7 Broche 1, cliquez sur le point de construction. L'état du fil de câble dans la liste devient connecté. Le système passe automatiquement au fil de câble suivant.
- Connectez le deuxième fil de câble de U8 Broche 2 sur la pièce 36575:2 à U7 Broche 2 sur la pièce 36575: 1.
- Cliquez sur OK .

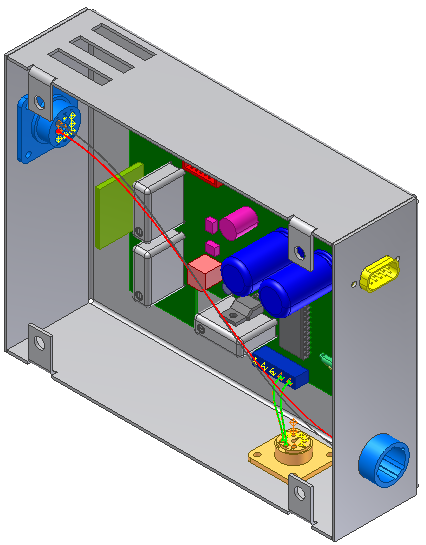

- Dans le navigateur, développez l'ensemble de câbles et faisceaux et le dossier Câbles pour afficher les câbles et les fils de câble ajoutés dans la hiérarchie.
Les fils de câble sont identifiés par l'ID de câble suivi de l'ID de conducteur, puis de ce même ID de conducteur entre parenthèses.
