- Dans le ruban, cliquez sur l'onglet Tôlerie
le groupe de fonctions Créer Profil roulé . La boîte de dialogue Profil roulé s'affiche. Vous êtes invité à sélectionner un contour ouvert. - Dans la fenêtre graphique, cliquez sur la géométrie d'arête projetée dans l'esquisse. La géométrie sélectionnée est mise en surbrillance et le bouton de sélection d'axe devient actif.
- Dans la fenêtre graphique, cliquez sur la ligne droite que vous avez créée, parallèle à l'arête projetée, et décalée de 100 mm.
Un aperçu d'une coupe du profil roulé à 90 degrés s'affiche, toutefois ce n'est pas ce que vous souhaitez pour cet exercice.
- Annulez la valeur par défaut de l'angle de roulage à 90 degrés et entrez une valeur de 30 degrés.

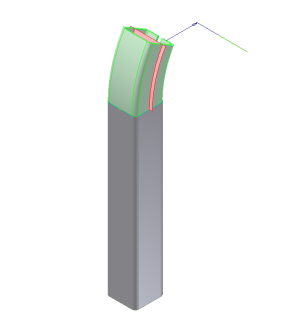

L'aperçu doit s'afficher maintenant comme suit :
- Cliquez sur OK pour créer le segment de profil roulé à 30 degrés et fermer la boîte de dialogue.
Ensuite, répétez ces étapes avec quelques petites différences afin de créer un profil roulé similaire de 30 degrés dans la direction opposée.
