Calculer les numéros de pièce

Vous devez déterminer les numéros de pièce à utiliser pour les vis et les coudes d'union. Pour ce faire, vous allez créer des règles supplémentaires dans l'ensemble.

##INV-25999 La première partie de cette règle calcule le numéro de pièce à utiliser pour la vis Port A, en fonction de la valeur du paramètre port_a_size. Dans cette règle, nous allons utiliser une nouvelle instruction, Select Case, pour exécuter un groupe d'instructions. Les instructions exécutées dépendent de la valeur de l'expression.

1. Ajoutez une nouvelle règle nommée screw_part_number_rule.

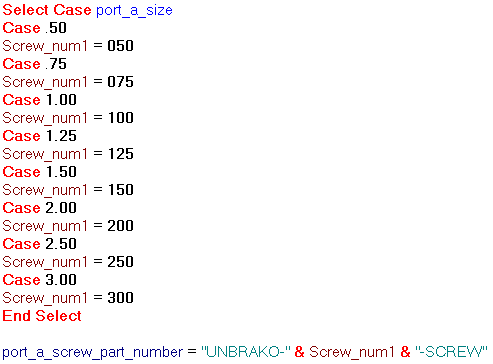

2. Créez la première section de la règle. Cette section traite une portion variable du numéro de pièce, en fonction de la valeur du paramètre port_a_size. La valeur est conservée dans une variable temporaire nommée Screw_num1. Lorsque la valeur est déterminée, la règle construit l'intégralité de la chaîne du numéro de pièce. Aidez-vous du menu déroulant Mots-clés de la barre d'outils située au-dessus de la zone de texte pour écrire cette règle.


   Copier le bloc de code

   Select Case port_a_size
   Case .50
   Screw_num1 = 050
   Case .75
   Screw_num1 = 075
   Case 1.00
   Screw_num1 = 100
   Case 1.25
   Screw_num1 = 125
   Case 1.50
   Screw_num1 = 150
   Case 2.00
   Screw_num1 = 200
   Case 2.50
   Screw_num1 = 250
   Case 3.00
   Screw_num1 = 300
   End Select

   port_a_screw_part_number = "UNBRAKO-" & Screw_num1 & "-SCREW"

   Dans la règle que nous avons créée, si port_a_size = 0.50, le numéro de pièce est créé en tant que

   UNBRAKO-050-SCREW

   Enregistrez cette valeur dans un paramètre pour référence ultérieure.

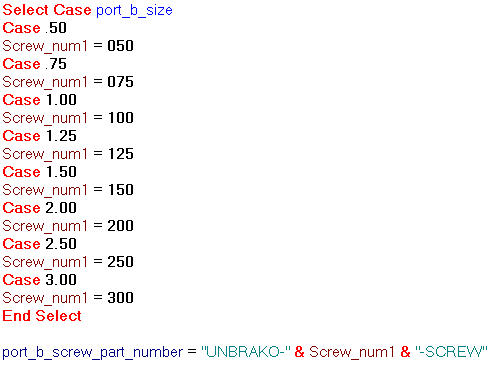

3. Copiez et collez le texte de la règle que vous venez de créer, puis remplacez port_a_size par port_b_size. Définissez le paramètre sur port_b_screw_part_number.


   Copier le bloc de code

   Select Case port_b_size
   Case .50
   Screw_num1 = 050
   Case .75
   Screw_num1 = 075
   Case 1.00
   Screw_num1 = 100
   Case 1.25
   Screw_num1 = 125
   Case 1.50
   Screw_num1 = 150
   Case 2.00
   Screw_num1 = 200
   Case 2.50
   Screw_num1 = 250
   Case 3.00
   Screw_num1 = 300
   End Select

   port_b_screw_part_number = "UNBRAKO-" & Screw_num1 & "-SCREW"

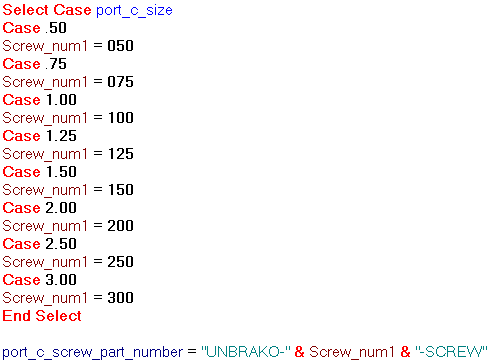

4. Créez une autre copie du texte de la règle, puis remplacez port_a_size par port_c_size. Définissez le paramètre sur port_c_screw_part_number.


   Copier le bloc de code

   Select Case port_c_size
   Case .50
   Screw_num1 = 050
   Case .75
   Screw_num1 = 075
   Case 1.00
   Screw_num1 = 100
   Case 1.25
   Screw_num1 = 125
   Case 1.50
   Screw_num1 = 150
   Case 2.00
   Screw_num1 = 200
   Case 2.50
   Screw_num1 = 250
   Case 3.00
   Screw_num1 = 300
   End Select

   port_c_screw_part_number = "UNBRAKO-" & Screw_num1 & "-SCREW"

5. Cliquez sur OK pour enregistrer la règle et fermer la boîte de dialogue.
6. Enregistrez votre fichier ensemble.
