Ajout de ramifications de segments

1. Dans le navigateur, cliquez deux fois sur Ensemble Faisceau1.
2. Sur le ruban, cliquez sur l'onglet Câble et faisceau le groupe de fonctions Créer Créer un segment .
3. Placez le curseur sur le segment de faisceau à connecter, puis cliquez sur le point de construction du segment affiché comme point de départ de la ramification.

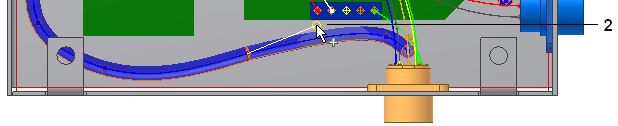

4. Spécifiez un décalage de 0.470, puis sélectionnez un point (2) entre le segment et le connecteur LTP:1.

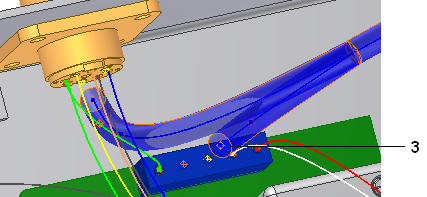

5. Pour le point final (3), définissez le décalage sur 0.270, puis sélectionnez la face du connecteur LTP:1 près de la broche 3.

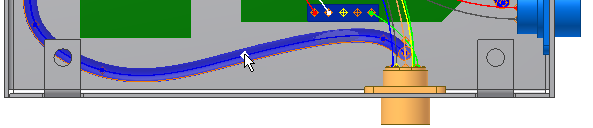

6. Cliquez avec le bouton droit de la souris et choisissez Terminer pour achever la ramification en lui donnant une forme identique à celle de l'image.
