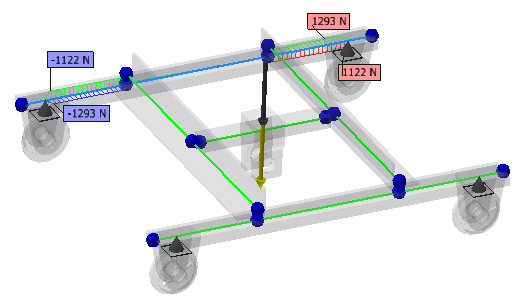

Pour afficher les résultats pour une poutre donnée, vous pouvez ajouter des diagrammes définis par l'utilisateur à la fenêtre graphique. Dans le groupe de fonctions Résultat, cliquez sur Diagramme
.

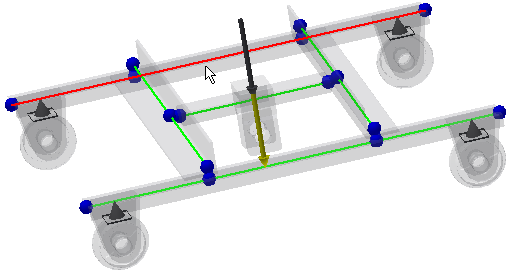

Dans la zone Poutres, sélectionnez la manière dont vous souhaitez spécifier les poutres à inclure dans les diagrammes. Dans ce didacticiel, cochez la case Poutres sélectionnées, puis sélectionnez la poutre comme indiqué dans l'image suivante.
A présent, sélectionnez les résultats que vous souhaitez afficher. Cochez les cases Fx et Fy dans la zone Charges.
Cliquez sur OK pour fermer la boîte de dialogue Diagramme.
Vous pouvez ajuster l'affichage des diagrammes de poutres dans la boîte de dialogue Echelles du diagramme. Dans le navigateur, sélectionnez Diagrammes, puis cliquez avec le bouton droit de la souris et choisissez Echelles du diagramme
. Utilisez les boutons Etendre, Contracter et Normaliser pour ajuster l'échelle des diagrammes. Cliquez sur OK pour afficher le changement d'échelle dans les diagrammes à l'écran.
