La fonction de carreau délimité génère une surface plane ou 3D à partir d'une esquisse 2D fermée, d'une limite fermée ou d'une combinaison de ces deux éléments. Les zones prennent pour valeur par défaut contact (G0). Cependant, des états de tangence d'arête (G1) ou de lissage (G2) peuvent être appliqués à chaque arête autre qu'une arête d'esquisse et présente dans la liste Condition.
Vous pouvez également activer l'aperçu de la fonction pour visualiser les résultats avant la création de la zone.
La limite peut être définie comme suit :

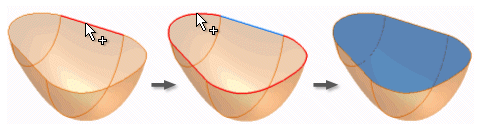

Sélectionner l'arête : vous choisissez des arêtes formant un contour fermé. les arêtes continues devant impérativement avoir le même état, toutes les arêtes de surface sélectionnées tangentes ou continues avec l'élément précédent sont fusionnées. Le chaînage s'interrompt à la première sélection non tangente, même si les arêtes sont cousues pour former une surface unique.
Une fois le contour fermé défini, la commande OK est activée pour vous permettre de sélectionner des contours fermés supplémentaires. En sélectionnant des boucles supplémentaires, vous pouvez définir des boucles internes et externes pour créer des îlots sur la surface. En cas de sélection d'une région plane, vous ne pouvez pas sélectionner d'autres boucles.
Vous pouvez appliquer des états d'arête à chaque arête autre qu'une arête d'esquisse dans le jeu de sélection destiné à un contour fermé. Par défaut, tous les segments de limite sont notés G0. Vous pouvez appliquer des états G1 ou G2 à une arête autre qu'une arête d'esquisse seulement si elle possède une face adjacente unique. Les arêtes de limite peuvent comporter une combinaison d'états G0, G1 et G2.
