Cette fonction crée un carreau délimité en générant une surface plane ou 3D à l'intérieur du contour spécifié.
|
Mode d'accès : |
Sur le ruban, cliquez sur l' onglet Construction  le groupe de fonctions Surface Carreau délimité  .
|
|
Limite |
Spécifie la limite de la zone. Sélectionnez une chaîne d'arêtes continues tangentes pour définir une zone fermée. Une fois que la sélection de limite constitue une zone fermée, vous pouvez sélectionner la limite suivant. |
|
Condition |

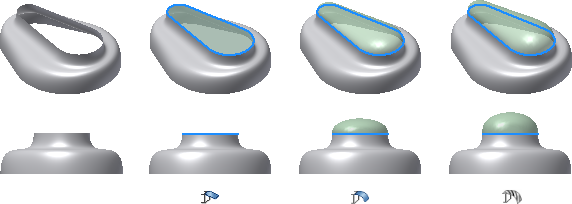

Répertorie le nom de l'arête sélectionnée et le nombre d'arêtes du jeu de sélection. Elle indique également l'état d'arête à appliquer à chaque arête du carreau délimité. Cliquez sur la flèche pour sélectionner un état d'arête. Remarque : Les arêtes continues devant impérativement avoir le même état, toutes les arêtes de surface sélectionnées tangentes ou continues avec l'élément précédent sont fusionnées.
|
Contact (G0)
Tangence (G1)
Lisse (G2) L'arête sélectionnée dans l'illustration suivante est un exemple de géométrie qui ne prend pas en charge les conditions de limite secondaires.
