Sélectionnez les coudes à aplatir à l'aide de la fonction de dépliage Il n'est pas nécessaire de mettre à plat complètement le modèle. Vous pouvez ajouter le réseau de perçages linéaire. Pour cet exercice, avec le modèle déroulé dans son état actuel, vous allez d'abord déplier les deux autres coudes à 90 degrés.

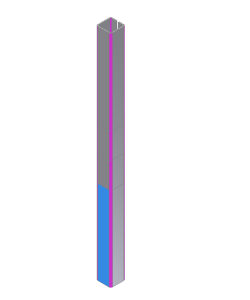

- Avec le modèle déplié que vous avez créé, identifiez d'abord une face fixe. Cliquez sur la face montrée dans l'illustration suivante.

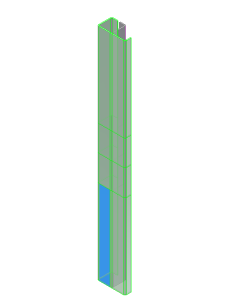

Aussitôt après avoir sélectionné cette face, les coudes dépliables relatifs à cette face sont mis en surbrillance.

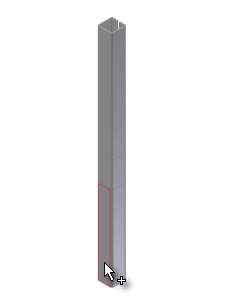

- Cliquez pour sélectionner le coude formant le coin à 90 degrés le plus proche de vous :
Une fois la sélection effectuée, la pièce s'affiche dans son état déplié.
A présent, finalisez la création de la fonction de dépliage.
