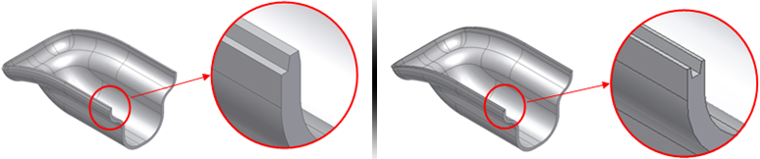

Crée une fonction Lèvre ou Rainure sur la paroi fine d'une pièce.
Mode d'accès
Ruban :
onglet Modèle 3D
groupe de fonctions Pièce plastique
Lèvre
Bascule Lèvre/Rainure -
Détermine le type de fonction à activer, Lèvre ou Rainure.
Forme
- Arêtes de trajectoire
-
Sélectionne une ou plusieurs trajectoires. Toutes les trajectoires doivent être à tangente continue. Toutes les trajectoires associées à la même lèvre ou rainure doivent demeurer sur une face à tangente continue.
- Face de guidage
-
Permet de sélectionner la face de guidage. Les arêtes de trajectoire se situent dans le voisinage de la face de guidage. En sélectionnant ce bouton, la section de la lèvre ou de la rainure maintient une inclinaison constante le long de la trajectoire.
- Sens de démoulage
-
Se développe pour afficher une flèche de sélection. Cliquez pour sélectionner le sens de démoulage de la lèvre ou de la rainure. Ce bouton est alternatif à la sélection de la face de guidage. La sélection de ce bouton assure que la section de lèvre ou de rainure demeure parallèle à cette direction le long de la trajectoire.
- Etendue de la trajectoire
-
Se développe pour afficher une flèche de sélection. Cliquez pour sélectionner les éléments par rapport auxquels ajuster la lèvre/rainure. Le même sélecteur permet de sélectionner les éléments à découper ainsi que les sections de trajectoire à conserver ou à éliminer. Déterminez les parties de la trajectoire à conserver ou à supprimer à l'aide des points vert et jaune.
Lèvre

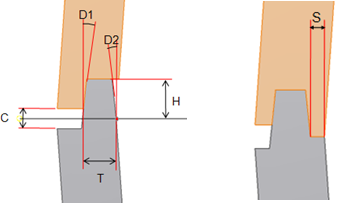

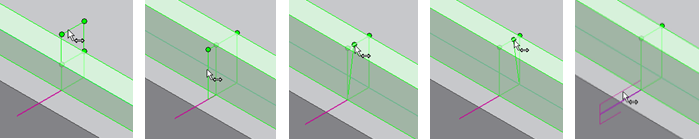

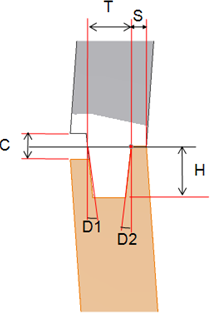

L'onglet Lèvre contient les entrées de paramètres géométriques relatifs au type Lèvre. Comme alternative à une entrée précise dans la zone de texte, vous pouvez entrer les valeurs de tous les paramètres de manière interactive à l'aide des manipulateurs.
L'onglet Lèvre présente les zones d'entrée de texte suivantes :
-
Angles de dépouille de lèvre D1, D2
-
Hauteur de lèvre H
-
Epaisseur de lèvre T
-
Largeur d'épaulement S
-
Hauteur de dégagement C
Rainure
L'onglet Rainure contient les entrées de paramètres géométriques relatifs au type de fonction Rainure. Au lieu d'entrer des données précises dans la zone de texte, vous pouvez entrer les valeurs de tous les paramètres de manière interactive à l'aide des manipulateurs.
L'onglet Rainure contient les zones d'entrée de texte suivantes :
-
Angles de dépouille de rainure D1, D2
-
Hauteur de rainure H
-
Epaisseur de rainure T
-
Largeur d'épaulement S
-
Hauteur de dégagement C
