Les paramètres de résolution de l'analyse de l'ossature s'appliquent à toutes les simulations. Ils sont utilisés dès qu'une nouvelle simulation démarre. Ces paramètres peuvent varier selon la simulation. Pour en changer, modifiez les propriétés de la simulation.
La section suivante décrit les options de l'onglet Résolution.
|
Mode d'accès : |
Sur le ruban, cliquez sur l'
onglet Analyse de l'ossature
le groupe de fonctions Paramètres
Paramètres d'analyse de l'ossature
|
| Valeurs de résolution par défaut | ||
| Algorithme DSC (relâchements de poutres) |
Cliquez pour activer l'élément de discontinuité pendant les calculs d'une structure lorsque des relâchements sont définis. |
|
| Résultats | ||
| Points de la poutre | Spécifiez le nombre de points de poutre qui sont calculés au cours de la résolution. | |
Algorithme DSC
L'algorithme DSC permet de calculer une structure avec des relâchements.
Pour toute poutre pour lequel vous avez défini un type d'analyse, avec l'un des relâchements suivants :
- Standard
- Unilatéral
- Elastique
- Elastique et unilatéral
Les opérations suivantes sont réalisées :
- Un nouveau noeud est généré dans la structure lorsque le modèle est généré.
- L'élément en entrée présentant le relâchement est modifié. Le nouveau noeud remplace l'ancien dans l'élément (l'ancien noeud reste dans les éléments de l'autre structure).

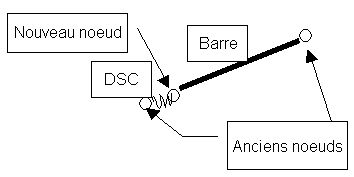

- Entre l'ancien et le nouveau noeud, Robot crée l'élément DSC (discontinuité). Reportez-vous à l'image ci-dessous :
L'élément DSC est un élément à deux noeuds, où les forces nodales sont générées selon la formule suivante :
L'utilisation des éléments DSC permet de définir les relâchements élastiques dans une poutre.
