Indiquez un ID de fil, sélectionnez le fil à connecter, puis sélectionnez les broches pour chaque extrémité du fil.
-
Sur le ruban, cliquez sur l'onglet Câble et faisceau
le groupe de fonctions Créer Créer une épissure . - Dans la boîte de dialogue Créer un fil, acceptez l'ID de fil par défaut (Wire1).
L'ID par défaut du fil est "Fil", suivi d'un numéro incrémenté à partir de 1.
- Dans la liste des fils, sélectionnez le type de fil à insérer. A l'aide des flèches, sélectionnez la catégorie et le nom de fil suivants dans les listes.
Catégorie : Générique
Nom : 22AWG-GRN
- Vérifiez que le bouton Broche 1 est activé. Si ce n'est pas le cas, cliquez sur le bouton.

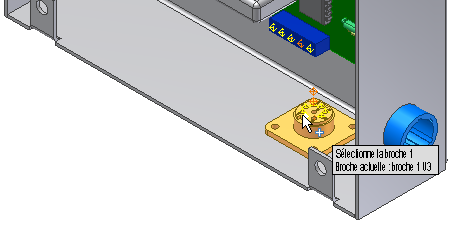

- Dans la fenêtre graphique, passez le curseur sur les broches de la pièce 360124. Lorsque vous sélectionnez des points pour un fil, une info-bulle affiche l'indicateur RefDes et le numéro de broche. Lorsque l'info-bulle indique U3 Broche1, cliquez sur le point de construction correspondant à la première broche du fil.
- Placez le curseur sur la première broche de la pièce LTP.
Dès que vous sélectionnez la deuxième broche d'un fil, un aperçu de ce dernier s'affiche en plus des info-bulles.

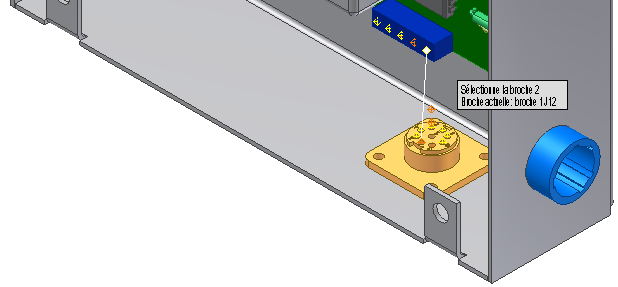

- Lorsque l'info-bulle indique J12 Broche 1, cliquez sur le point pour sélectionner la seconde broche.

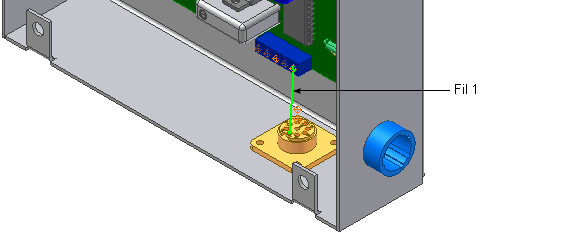

- Dans la boîte de dialogue, cliquez sur OK pour créer le fil.
