Le pistolet d'isolation est un ensemble composé de plusieurs pièces, dont certaines d'entre elles peuvent se déplacer. Plusieurs scénarios opérationnels peuvent exister pour le pistolet d'isolation, mais nous avons choisi de simuler l'ensemble dans un état d'équilibre statique.
Cette simulation examine à quel moment la gâchette est poussée et à quel moment la force de compression exercée sur le bas du tube de mousse d'isolation est sur le point de dépasser la résistance du tube interne. A cet instant, juste avant que la mousse d'isolation ne sorte du tube, l'ensemble est en équilibre statique.
Dans le ruban, cliquez sur l'onglet Environnements
le groupe de fonctions Début Analyse des contraintes
pour accéder à l'environnement d'analyse des contraintes.

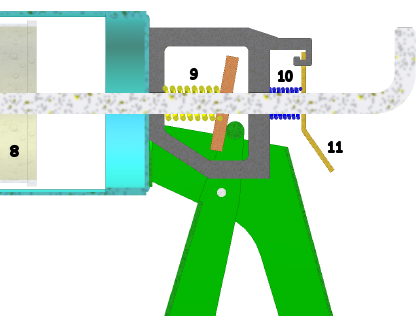

Développez le noeud Caulk Gun.iam dans le navigateur Analyse des contraintes. Nous avons exclu les composants suivants de la simulation :
- Tube de mousse d'isolation [8]
- Ressort de la gâchette [9] (non modélisé, mais simulé avec le contact Ressort)
- Ressort de verrou [10]
- Verrou [11]
