Utilisez Déplacement/Rotation 3D pour modifier un point de construction de la ramification de segment.
- Pour une meilleure vue de vos données, désactivez la visibilité de toute géométrie qui vous gêne.

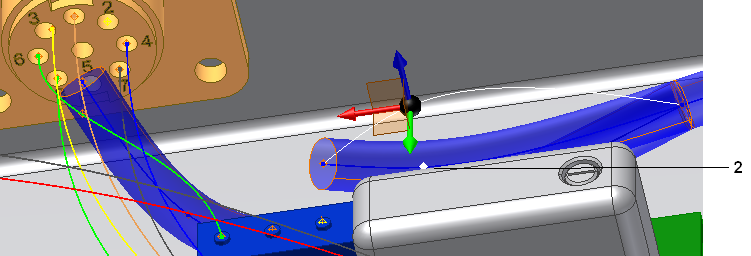

- Dans la fenêtre graphique, cliquez avec le bouton droit de la souris sur le point de construction de la seconde ramification (2) tel que dans l'illustration ci-dessous.
- Cliquez avec le bouton droit de la souris, puis choisissez Déplacement/Rotation 3D dans le menu contextuel.

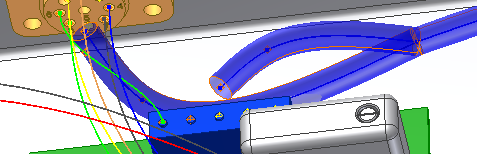

- Faites glisser le point verticalement de manière à reproduire la forme suivante, cliquez avec le bouton droit de la souris, puis choisissez Appliquer.
- Continuez les ajustements jusqu'à l'obtention de la forme voulue, puis cliquez avec le bouton droit de la souris et choisissez OK.
Remarque : Une fois qu'un segment est créé, vous pouvez vérifier si les points le long du segment enfreignent la valeur du rayon de pliage. Dans le navigateur, cliquez avec le bouton droit de la souris sur le segment, puis choisissez Rayon de pliage
Vérifier dans le menu contextuel. Assurez-vous que le coefficient multiplicateur du rayon de pliage est défini avant de vérifier les points. Sélectionnez "rayon de pliage, vérification" dans l'index de l'aide pour plus de détails sur la vérification du rayon de pliage. - Enregistrez l'ensemble de câbles et faisceaux.
